氣動調節蝶閥是工藝濾池中的核心設備，是調節控制水位與流量的，開啟頻繁；一個氣動調節蝶閥工作不好或是蝶閥的密封質量達不到高的要求就會滲漏甚至大量的漏水，如果蝶閥的密封圈易損壞，便要停機維修，只要更換一只調節蝶閥就需要工藝上停下來一組池，維修時也很麻煩,管廊里空間狹小，要在線拆卸伸縮節和整只氣動調節閥來更換密封圈，過程要用吊車和最少三人需要相當一段時間來更換，在這個時間內整個一組池都不能工作，并造成高額的人工與配件費用，經常這樣會給水廠帶來很大的損失，直接影響出水和進水的效果，并且給城市居民用水及工業生產帶來麻煩。

    OMAL蝶閥的密封性能與氣動執行器的高效性能在長期使用壽命上都有很大的優勢。

     OMAL氣動調節蝶閥

     1、OMAL氣動執行器采用的撥叉式執行機構，符合技術要求，特點：體積小、重量輕、扭矩大、氣缸內多點導向密封（它可以把摩擦減到最低，使用壽命達到更長）它的工作形成的曲線是呈W型的曲線，這種曲線所產生的扭矩是最適合開啟水工業應用的中線式對夾蝶閥，并具有開啟靈活、速度快的特點；

     2、OMAL蝶閥采用中線式對夾蝶閥，符合技術要求，特點：結構簡單開啟靈活，蝶閥的密封圈采用的是骨架式橡膠密封閥座，其特點是橡膠內襯骨架（骨架材質為酚醛樹脂或鋁合金），橡膠密封內有骨架支撐可最大保證閥板最大力矩開啟時牢固，不會有一點變形，可保持長時間使用不變形、不易損壞達到長壽命，橡膠材質有自潤滑功能，把摩擦阻力減到最小，這樣整體氣動調節蝶閥開啟靈活，使用壽命長，不易損壞一直保持穩定的工作。

     所以，上述表明我們的氣動調節蝶閥可以保證在工藝的這個過程中控制水位穩定，對整個工藝系統運行穩定起著重要作用。

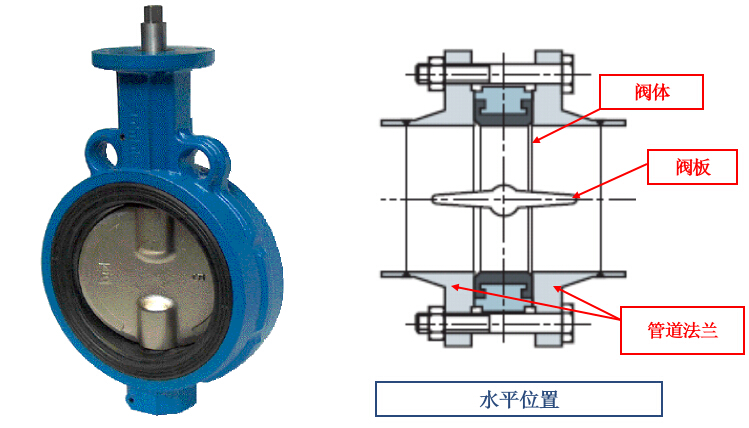

     OMAL氣動調節蝶閥結構特點

      OMAL氣動調節蝶閥的使用原則

下列范圍內適用：

- 全開或關雙向作用

- 流程調整

- 頻繁的工作循環

- 管道內只允許很少量的流質存在

- 過流時壓差小

- 同樣適用于含有少量研磨材料的介質

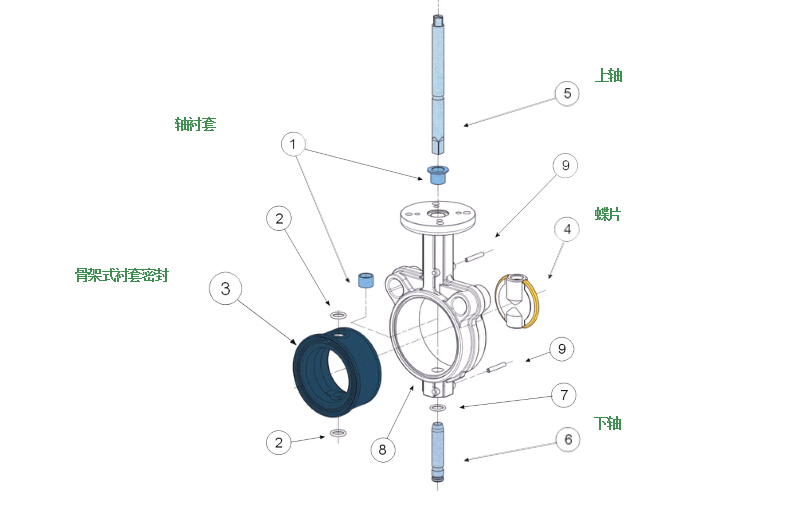

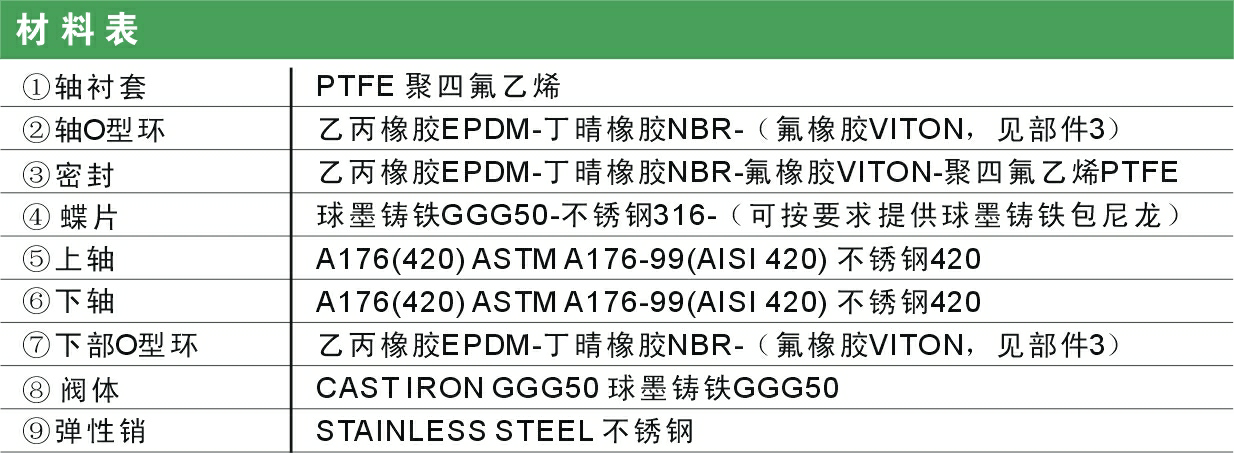

OMAL氣動調節蝶閥的結構

• 軸襯套：PTFE 軸襯套與閥板完美結合，以減少摩擦（鏈接至軸襯套）；
• 骨架式襯套密封：骨架支撐堅固而不變形,內徑尺寸精確超潤滑密封橡膠，阻力小、扭矩低外形簡單，易于安裝、更換( 骨架材質：酚醛樹脂或鋁合金 )（鏈接至骨架式密封）；
• 上軸：兩段式閥軸減小蝶片橫截面，增大流通面積和Kv值（鏈接至兩段式軸）；
• 蝶片：蝶片邊緣經過機械加工和拋光處理，密封性能更好、磨損更低、開閉阻力更小（鏈接至碟片）；
• 下軸：兩段式閥軸減小蝶片橫截面，增大流通面積和Kv值。

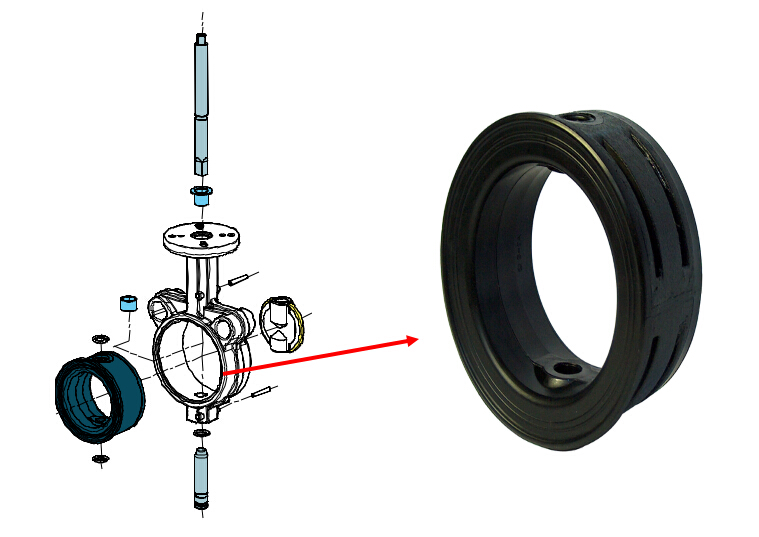

      閥門密封圈

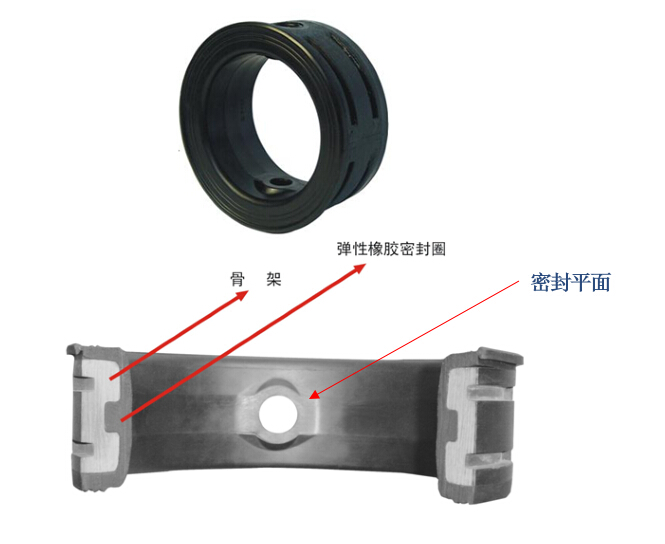

      骨架式橡膠閥座密封

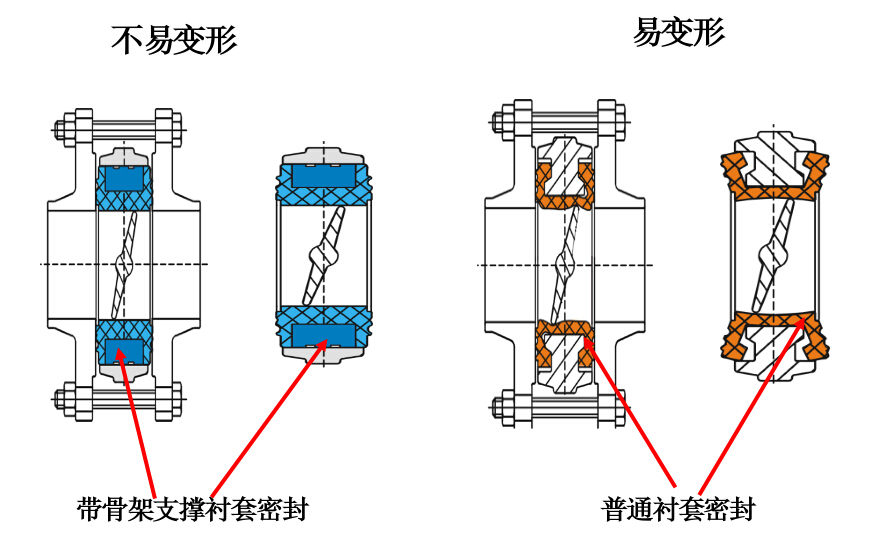

      結構優勢對比

優 勢：

? 安裝后不易變形，內徑尺寸精確；

? 與蝶片配合緊度低，轉動阻力小

? 整體強度大大提高，不易磨損；

? 軸孔強度提高，不易破裂；

? 加大軸孔處與蝶片結合面，密封性能更優；

? 低摩擦力，低扭矩；

? 長壽命，易維護

OMAL氣動調節蝶閥適用領域

- 水處理和傳輸

- 煤氣和空氣傳輸

- 海水淡化

- 蒸餾

- 大壩和飛躍

- 化工

- 煉鋼

- 水利

- 加熱和空氣調節

- 灌溉

- 食品

- 糖加工

- 油罐車

- 水泥廠

- 真空設備

- 造紙廠

- 油廠

- 水凈化

- 釀酒

      適用的流體介質

- 油

- 酸

- 海水

- 去除礦物質的水

- 飲用水

- 污水

- 空氣

- 燃料

- 水泥

- 啤酒

- 溶劑

- 煤氣

- 面粉

- 牛奶

-  氧氣

- 涂料

- 真空

- 水蒸氣

- 酒

-  等等.

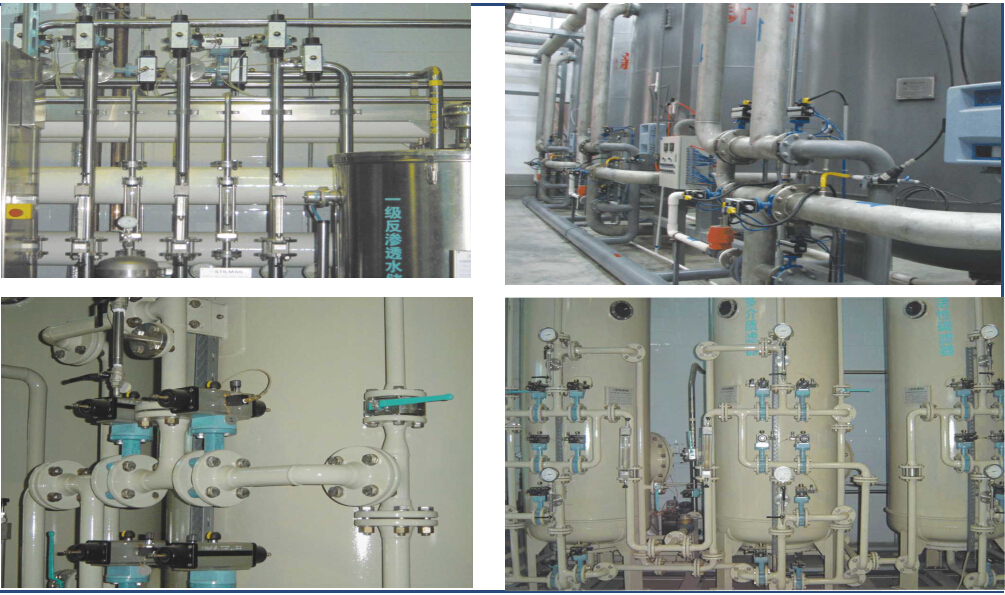

OMAL氣動調節蝶閥的應用

想了解更全面的信息，請關注得銳自動化公眾號！得銳自動化：意大利OMAL中國區總代！
