我們首先來看什么是撥叉式氣動執行器：撥叉式氣動執行器是氣源驅動撥叉盤進行閥門的啟閉的執行機構，在結構上與齒輪齒條式氣動執行器有區別。

      撥叉式氣動執行器力矩大

     目前，角行程氣動執行器主要有齒輪齒條式和撥叉式兩種，具體到內部結構設計上，撥叉式氣動執行器與齒輪齒條式執行器之間有很大區別。齒輪內條式執行器為嚙合式平行結構，通過輸出軸上的圓齒輪與直齒條嚙合傳輸動力，由齒合的位置是不變的，使往復輸出扭矩恒定。撥叉式氣動執行器為嵌入式轉動結構，通過撥叉式活寒臂的轉銷推動“轉動軸上的撥叉盤”轉動來產生扭矩，轉動銷在核叉盤滾動槽內幾乎無阻力地相對滑動，有效力臂隨之改變，最終使輸出扭矩隨軸的轉角改變而改變，并在閥門開啟和關閉點時達到最大值，從而得到最優化的輸出力矩來滿足蝶閥、球閥的控制需要。

     撥叉式嵌入結構增加了力臂有效長度，無須因為齒條的厚度浪費或減小力臂長度。在實際應用中發現，撥叉式氣動執行器可產生比齒輪齒條式執行器大50%的啟閉力矩。

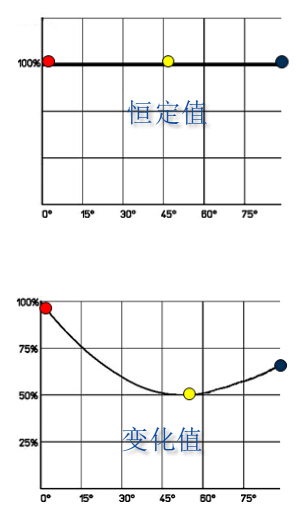

（上面是齒輪齒條式輸出力矩，下圖為撥叉式輸出力矩）

      從上面的圖，我們可以得出，撥叉式氣動執行器的輸出力矩是一條曲線，在閥門開啟和關閉的時候力矩最大，而且撥叉式的輸出曲線是很符合球閥和蝶閥的工況。

      撥叉式執行器價格問題

      所以，我們回到問題，為什么大口徑蝶閥要用撥叉式氣動執行器，因為大口徑蝶閥需要更大的輸出力矩驅動閥門的開關，那么就需要業主購買更大扭矩的執行器，更大扭矩的執行器則需要更昂貴的價格。如果使用撥叉式氣動執行器，那么就可以用稍小扭矩的執行器驅動大口徑蝶閥。

      撥叉式執行器體積和重量更小

      問題問“大口徑蝶閥”，那么大口徑蝶閥在體積會很大，重量會很重，一般會使用吊機來進行安裝，在安裝和維護上很不方便。我們以口徑DN700mm的進水閥為例，那么執行器需要3600NM以上，如果使用齒輪齒條式執行器，重量則為80kg-120kg，如果采用撥叉式氣動執行器則重量只有48kg，在體積上也會少48.1%，在安裝和維護上更加便利。

      所以大口徑蝶閥使用撥叉式氣動執行器會更好！
