氣動執行器結構及原理解析，專家內部文件
作者： 得銳自動化：OMAL全國指定授權總代理發表時間：2021-04-14 15:06:04瀏覽量：1914【小中大】
氣動執行機構又稱氣動執行機構，按其能量形式分為氣動、電動和液壓三類，它們各有特點，適用于不同的場合。氣動執行機構是執行機構的。
氣動執行機構又可分為單動式和雙動式兩種：執行機構的開關動作由氣源...
氣動執行機構又稱氣動執行機構，按其能量形式分為氣動、電動和液壓三類，它們各有特點，適用于不同的場合。氣動執行機構是執行機構的。
氣動執行機構又可分為單動式和雙動式兩種：執行機構的開關動作由氣源驅動，稱為雙動式。彈簧復位單動開關動作，只有分閘動作由氣源驅動，合閘動作為彈簧復位。

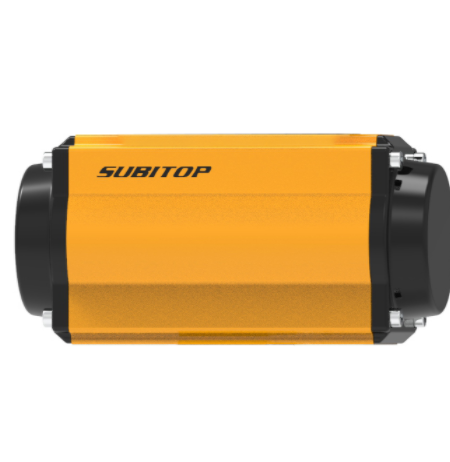

氣動執行機構簡介氣動執行機構與調節機構是一個統一的整體，執行機構有薄膜式、活塞式、叉式和齒輪齒條式。活塞式行程長，適用于推力大的場合；薄膜式行程小，只能直接驅動閥桿。叉式氣動執行機構具有扭矩大、空間小的特點，扭矩曲線更符合閥門的扭矩曲線，但并不十分美觀；它常用于高扭矩閥門。齒輪齒條式氣動執行機構具有結構簡單、動作穩定可靠、安全防爆等優點。廣泛應用于電廠、化工、煉油等安全要求高的生產過程。
氣動執行機構的缺點
控制精度低，切斷氣源后雙作用氣動執行機構不能回到預設位置。切斷氣源后，單作用氣動執行機構可通過彈簧回到預定位置。
工作原理：當壓縮空氣從噴嘴 a 進入時，氣體推動雙活塞向兩端缸蓋端直線運動，活塞上的齒條帶動轉軸上的齒輪逆時針旋轉 90 度，閥門打開。此時，氣動執行機構閥兩端的氣體通過 B 噴嘴排出。相反，當壓縮空氣從 B 噴嘴進入氣動執行機構兩端時，氣體推動雙塞在中間直線移動，活塞上的齒條帶動轉軸上的齒輪順時針旋轉 90 度，閥門關閉。此時，氣動執行機構中間的氣體通過噴嘴排出。以上是標準型的傳動原理。根據用戶要求，氣動執行機構的安裝可采用與標準型相反的傳動原理，即選擇右軸順時針轉動開啟閥門，逆時針轉動關閉閥門。對于單作用彈簧復位氣動執行機構，噴嘴 a 為進氣口，噴嘴 B 為排氣口，噴嘴 B 應配備消音器。噴嘴 a 的入口是一個打開的閥門，當空氣被切斷時，閥門被彈簧力關閉。
氣動執行器的特征
緊湊型雙活塞齒輪，齒條結構，嚙合精確，效率高，輸出扭矩恒定。
鋁缸體、活塞和端蓋，與相同規格的執行器重量相比，最小。
缸體為擠壓鋁合金，經硬質陽極處理后，內表面織構堅硬，強度高，硬度高。
采用低摩擦材料制成的滑動軸承，避免了金屬間的直接接觸，摩擦系數低，轉動靈活，使用壽命長。
氣動執行機構、安裝和連接尺寸按國際標準 ISO 5211、Din 3337 和 VDI/VDE 3845 設計，可與普通氣動執行機構互換。
氣源孔符合 Namur 標準。
氣動執行機構底部軸的裝配孔為雙方，符合 ISO 5211 標準，便于方桿閥門的線性或 45°轉角安裝。
輸出軸的頂部和頂部孔符合 Namur 標準。
兩端的調整螺釘可以調節閥門的開啟角。同一規格的閥門具有雙動作類型，單動作彈簧復位。您可以根據閥門的需要選擇方向，順時針或逆時針旋轉。
根據用戶的需要安裝、定位器開啟指示、響應器、各種限位開關和手動操作裝置。
氣動執行機構分類
根據執行器的能量形式分為氣動、電動和液壓三種類型，它們各有特點，適用于不同場合。氣動執行器是一種執行機構。氣動執行器也可分為兩類：單動作和雙動作：執行器的開關動作由氣源驅動，稱為雙作用。SPRINGRETURN 單動作的開關動作僅由氣源驅動，當動作關閉時，彈簧復位。
