重型氣動執行器：OMAL歐瑪爾雙動和單動的詳細測評
作者： 得銳自動化發表時間：2023-08-18 12:00:00瀏覽量：710【小中大】
本次給大家詳細介紹的是意大利OMAL公司的重型氣動執行器，雙動型最大為4000-16000Nm，單動型最大為4000-12000Nm。
OMAL雙動型重型氣動執行器
這種執行機構,撥叉是位于中央機構控制活塞運動,但與氣缸活塞是分開的,...
本次給大家詳細介紹的是意大利OMAL公司的重型氣動執行器，雙動型最大為4000-16000Nm，單動型最大為4000-12000Nm。

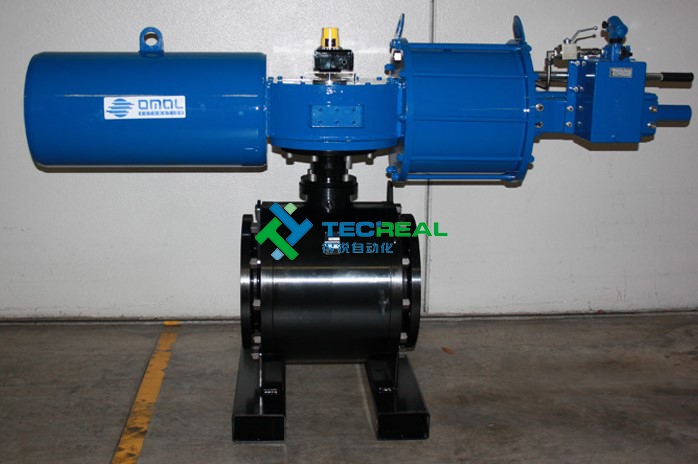

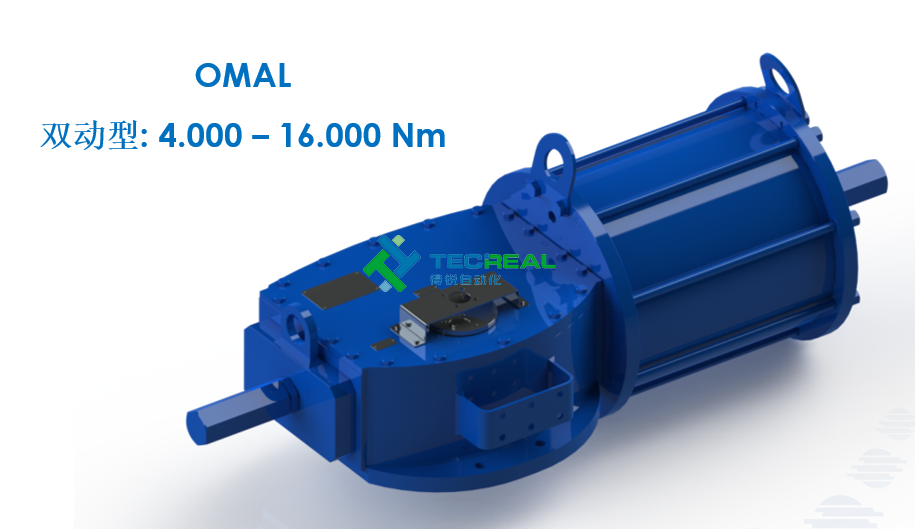

OMAL雙動型重型氣動執行器
這種執行機構,撥叉是位于中央機構控制活塞運動,但與氣缸活塞是分開的,這就解決了很多的密封問題,并且允許使用各種氣體或是液體控制,而不是只有空氣作為氣源.例如:水,氣體甲烷等。
OMAL單動型重型氣動執行器
與雙動型工作原理相同，只是增加了彈簧
具有兩種類型的扭矩特性

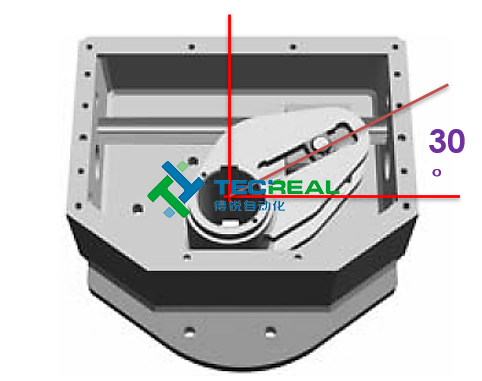

傾斜：適用于蝶閥
-非常高的啟動扭矩 (BTO &, ETC)
-較低的運行扭矩 (RTO & RTC)

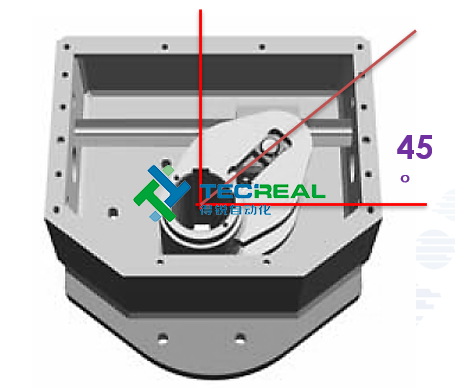

對稱：適用于球閥和旋塞閥
-更加平衡的曲線, BTO-ETO-BTC-ETC 的值相同

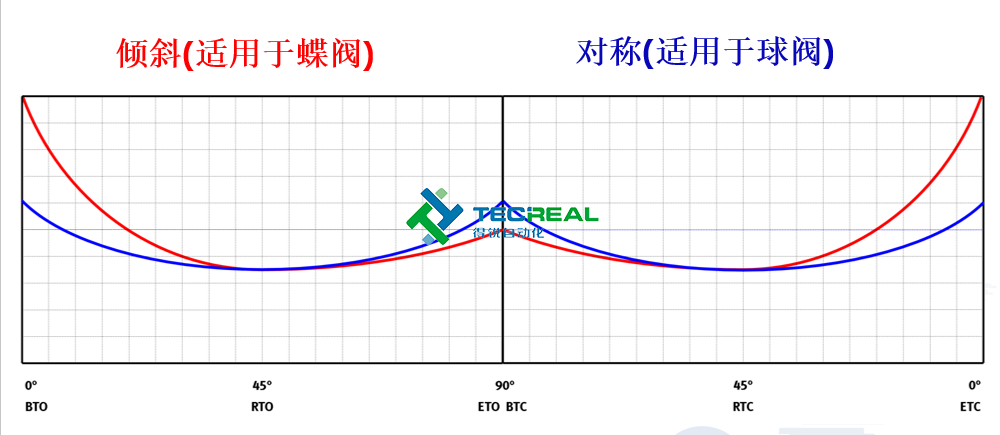

雙動執行器兩種類型的扭轉曲線對比

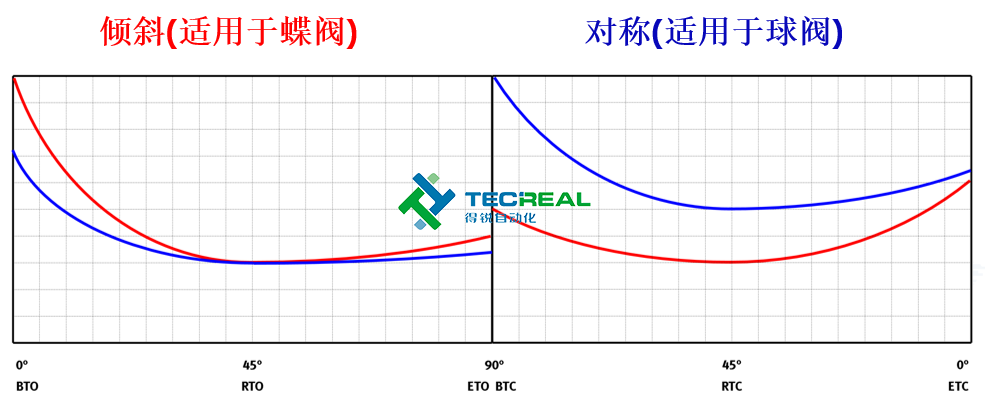

單動執行器兩種類型的扭矩曲線對比
OMAL重型執行器的主要特點

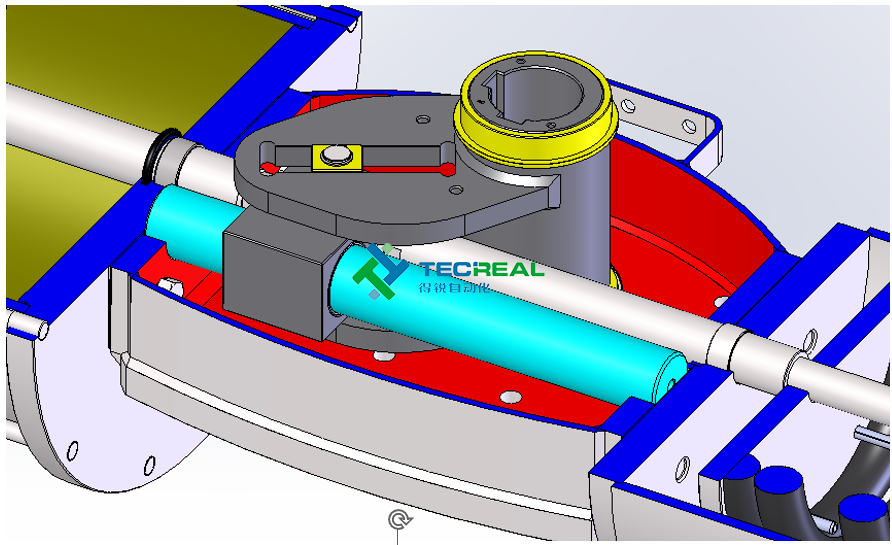

1.強壯的撥叉結構,允許更高的扭矩,適用于角行程動作的閥門。
2.青銅襯套(黃色)確保運行平穩,降低摩擦,減少磨損,增加使用壽命。
3.導桿(淺藍色)材質為鋼(42Cr Mo4) 能夠承受高的側向力,確保足夠對活塞桿的承受力。此外,導桿表面鍍鉻,以確保最大程度的防腐蝕性,減少與滑塊相互運動的摩擦阻力。

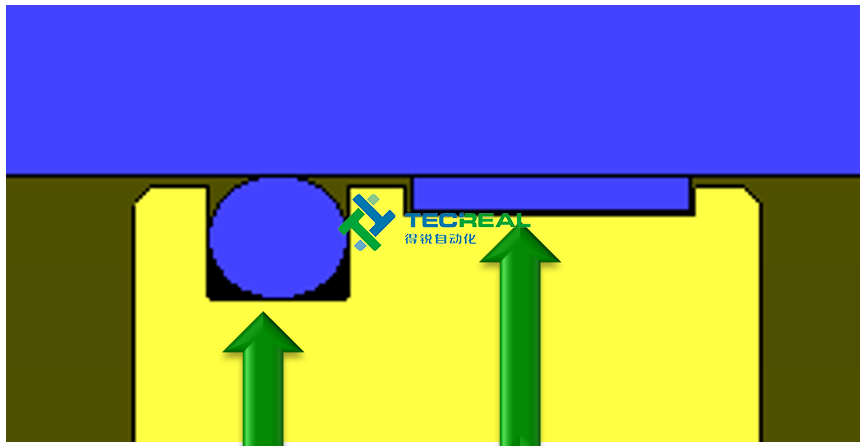

4.活塞的密封由一個合適的O型圈及一個材質為PTFE+石墨的動態密封環,減少了活塞與氣缸內表面的摩擦,并用允許安裝后的免潤滑及免維護。
5.氣缸內表面的鎳涂層,提供了最大的可靠性及防腐蝕性。

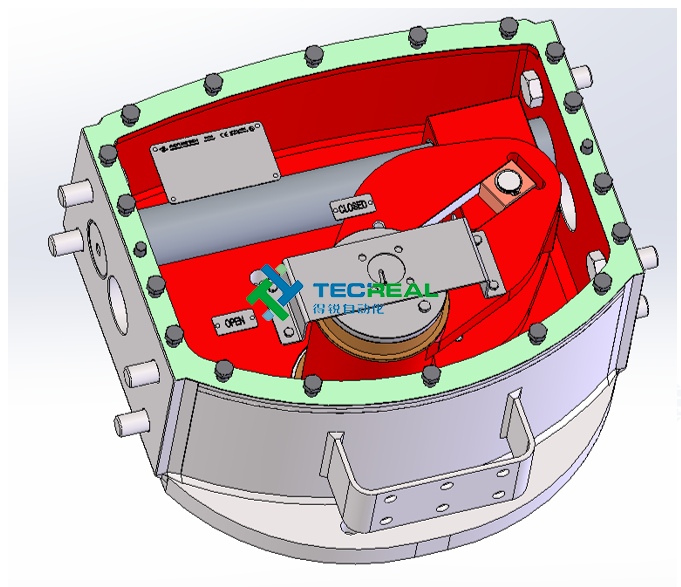

6.缸體內表面及撥叉(紅色部分)具有防腐蝕作用。中央機構的防護等級為IP67，中央機構的上蓋允許在執行器不從閥門處拆卸的情況下打開,進行檢查及維護。
7.標準的執行器表面有三層涂層： 鍍鋅、 環氧樹脂、 聚氨脂。涂層總厚度為225微米,保護執行器不受大氣及多種化學元素,鹽霧和石油產品的腐蝕。

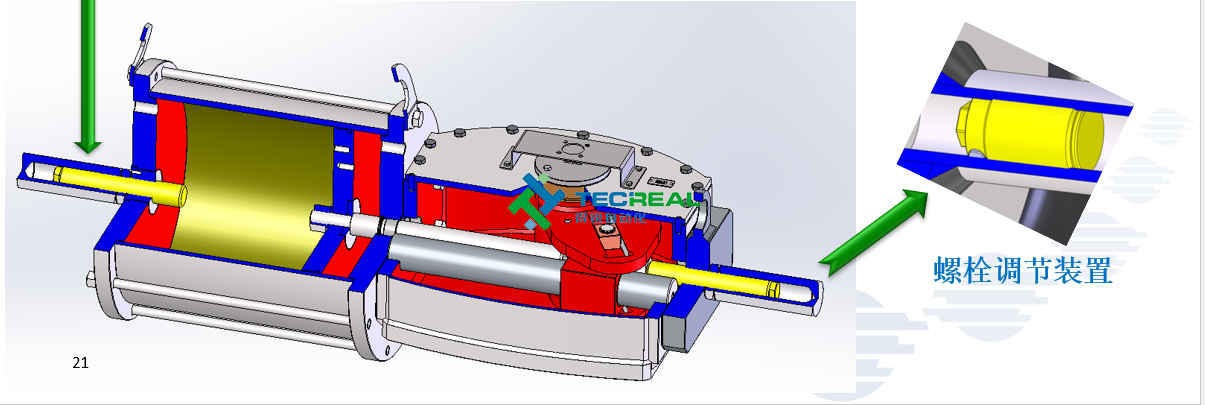

8.總的運行角度 100 ° (-5 ° +95 °)，調節螺栓可在執行器打開或關閉的位置上進行± 5 °的調節,而且不管是雙作用還是單作用,調節螺栓都有保護帽,確保功能的完整性。
9.可安裝控制板：與閥門連接符合 ISO 5211 (F20, F30)，開/關指示器，附件安裝符合VDI/VDE 3845 (NAMUR)。
其他參數
氣源壓力: 3 至 12 bar.
介質: 空氣, 氮氣 或其它惰性氣體.
輸出扭矩: 16.000 Nm (雙動), 12.000 Nm (單動)
標準工作溫度: -20 ° C +80 ° C
高溫型: -20 ° C +160 ° C, (可提供)
低溫型: -40 ° C + 80 ° C, (可提供)
使用壽命依據 EN15714-3
8.000 Nm 最低使用壽命為100,000次
8.000 至 32.000 Nm最低使用壽命為25,000次
其它標準:
ISO/FDIS 12490: 適用于石油和天然氣行業. 管道閥門的氣動執行器及附件的機械完整性及等級
EN15714-3: 工業閥門 – 執行器 - Part 3:用于工業閥門的角行程氣動執行器的基本要求
