計量型氣動執行器是什么？OMAL計量型執行器的應用
作者： 得銳自動化發表時間：2023-08-22 07:00:00瀏覽量：485【小中大】

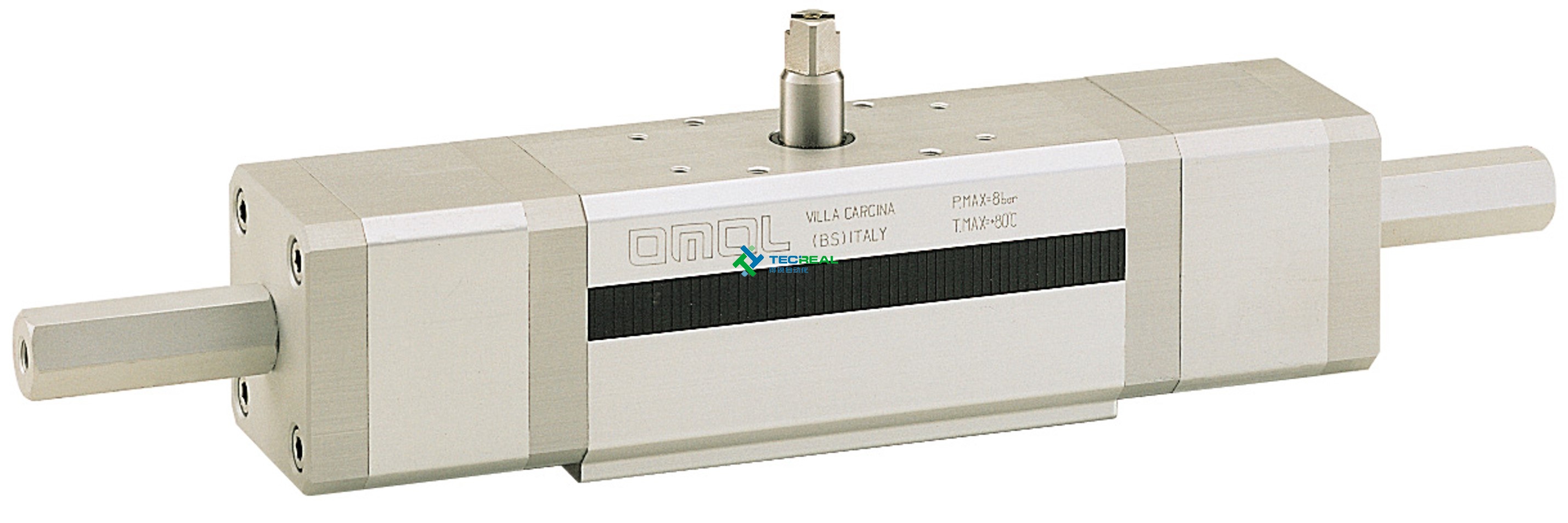

計量型氣動執行器由OMAL標準雙動執行器和另兩個附加的外部汽缸組成。通過改變附加汽缸的活塞行程，執行器和閥門轉角被停止在預先設定的角度（45°~90°），因此閥門流量得以調節。
如上圖所示，計量型氣動執行器...
計量型氣動執行器由OMAL標準雙動執行器和另兩個附加的外部汽缸組成。通過改變附加汽缸的活塞行程，執行器和閥門轉角被停止在預先設定的角度（45°~90°），因此閥門流量得以調節。

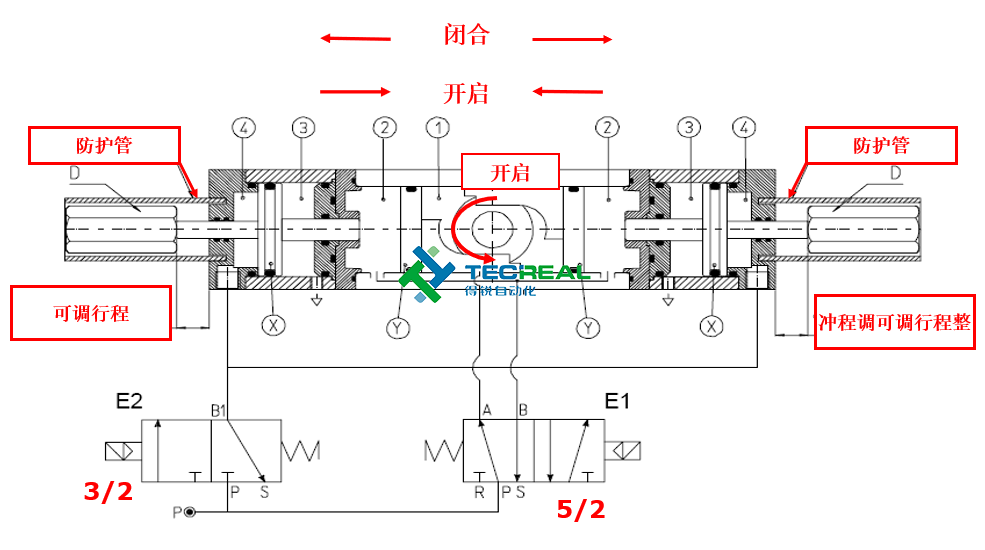

如上圖所示，計量型氣動執行器由兩個電磁閥控制：
E1,二位五通閥，控制執行器；
E2,二位三通閥，用于控制兩個外部缸
控制方法
以上圖所示為例說明在分段灌裝過程中的控制
當閥門完全關閉(0°) 時: E1（斷電）: A進氣, B排氣 E2（斷電）: 排氣B1.
當閥門完全打開(90°）時進行初步灌裝: E1（通電）: 排氣A, 進氣 E ，E2（斷電）: 排氣 B1.
當達到初步的灌裝程度（ 比如90%）時，E2通電，使附加缸活塞移動到設定的位置，然后E1斷電，執行器在設定角度（例如30°）停止。此時閥門的開度和流量被減少，從而達到進行精確灌裝的目的。精確灌裝此時電磁閥狀態: E1（斷電）: 進氣 A, 排氣B; E2（通電）: 進氣B1
當您重復以上過程時，這個調節角度和相應的閥門流量將被重復。
注: 調節螺母"D"的長度規定計量裝置調節角度為 0°~ 45°
當達到灌裝量時，E2斷電(排氣B1); 主體缸活塞繼續向兩邊運動，從而使閥門完全關閉。至此灌裝過程結束。
注: 此裝置在調節到需要的位置后，可以在長期的工作周期中保持持久不變計量精度。
計量型氣動執行器的優勢
1.具備OMAL標準雙動執行器的一切優點：
撥叉式結構大力矩小體積、多點導向密封、碳石墨填充特氟隆密封、內外表面陽極氧化處理、轉動軸防電 化銹蝕處理、自潤滑轉動銷、光滑耐磨的縮醛樹脂軸套等；
2.方便調節行程；
3. 行程調定后，可長期在工作周期中保持持久不變的計量精度；
4.通過電磁閥控制，可分布布局，控制方便，安全可靠，響應速度快
