進口電動執行器以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。那么進口電動執行器又該怎么接線？以得銳自動化公司的OMAL電動執行器開關型和調節型為例。

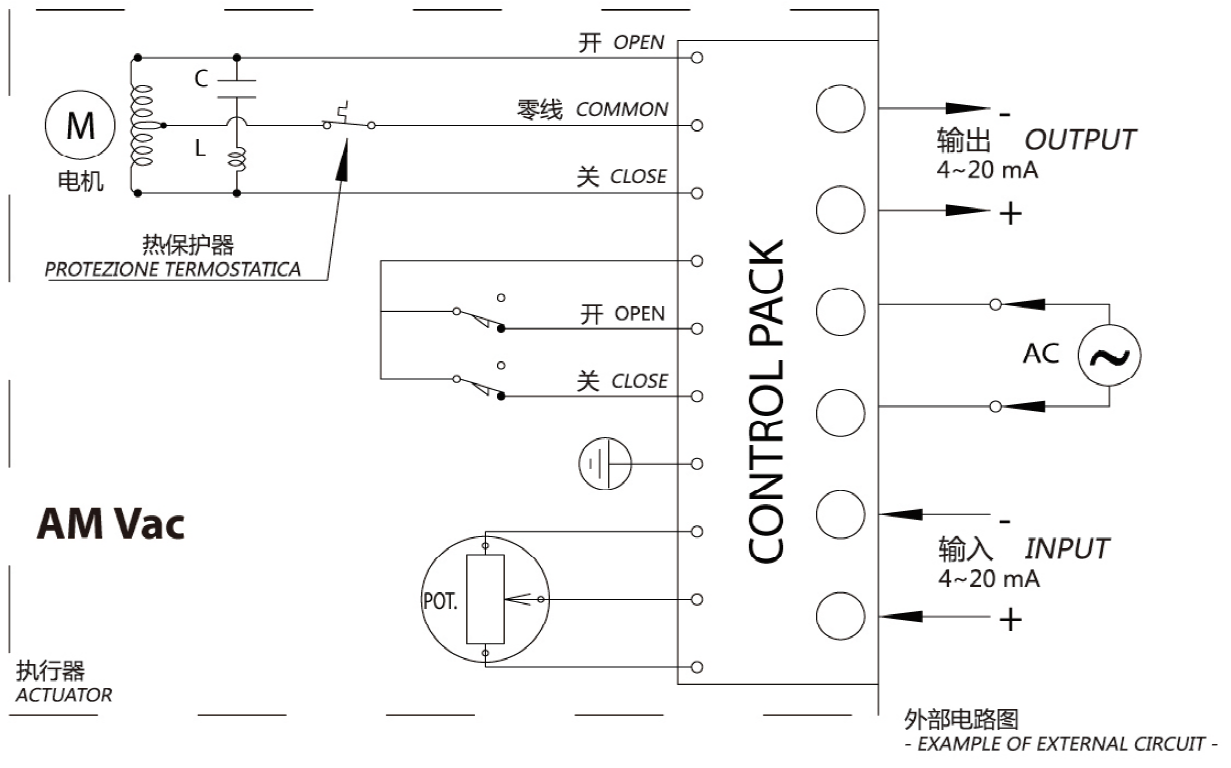

    進口電動執行器調節型：

    交流電源的標準接線圖

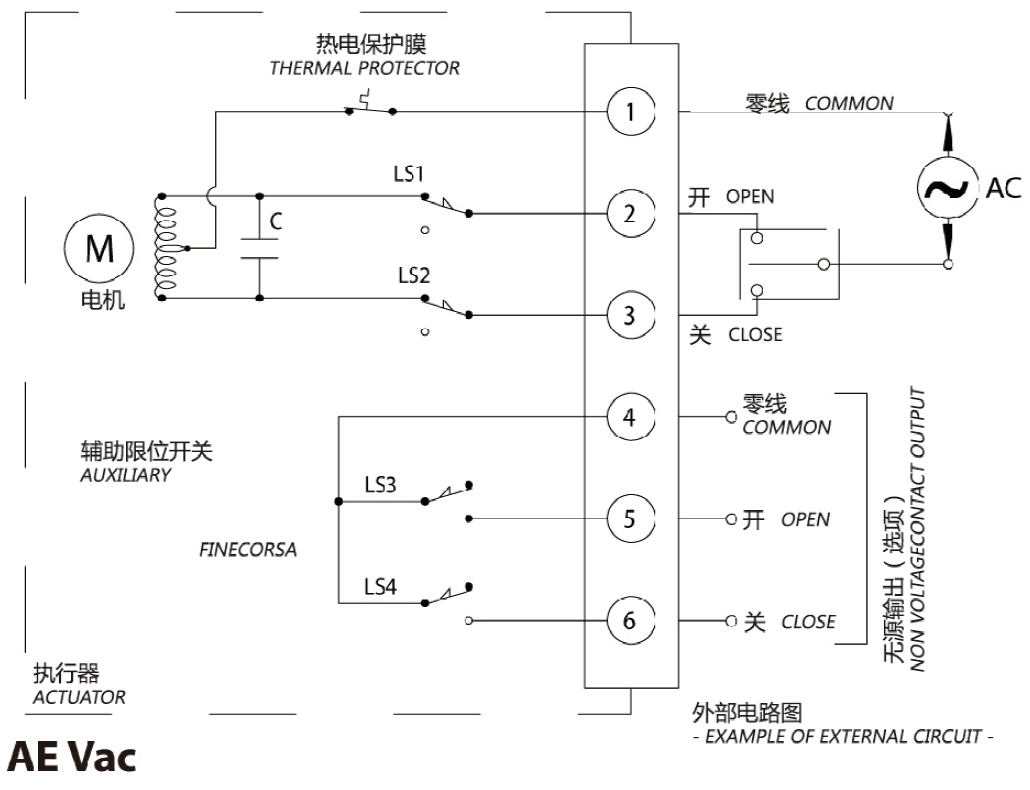

    進口電動執行器開關型：

    交流電源的標準接線圖

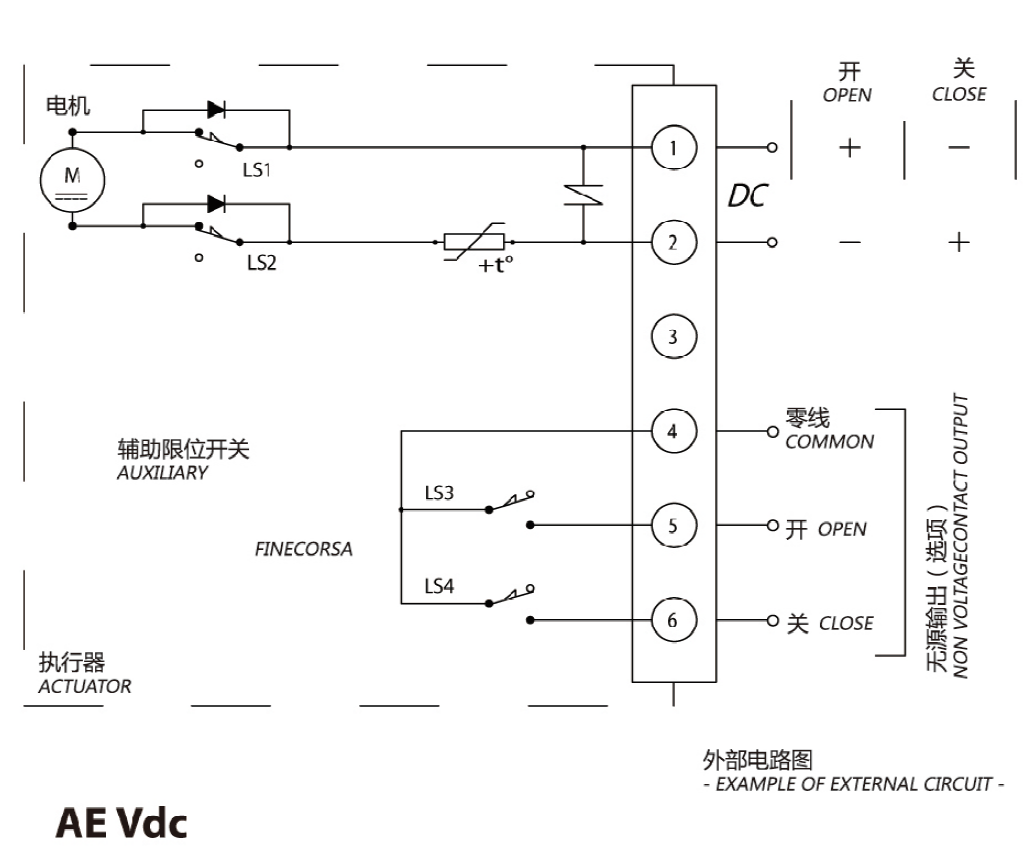

    直流電源的標準接線圖
