使用條件與工作原理

使用：

采用秤重裝置對液體和半固體（膠狀物）劑量秤重。

大劑量或小劑量采用雙動執行器。

實施：

雙動執行器符合標準UNI EN ISO5211。

    工作方式：

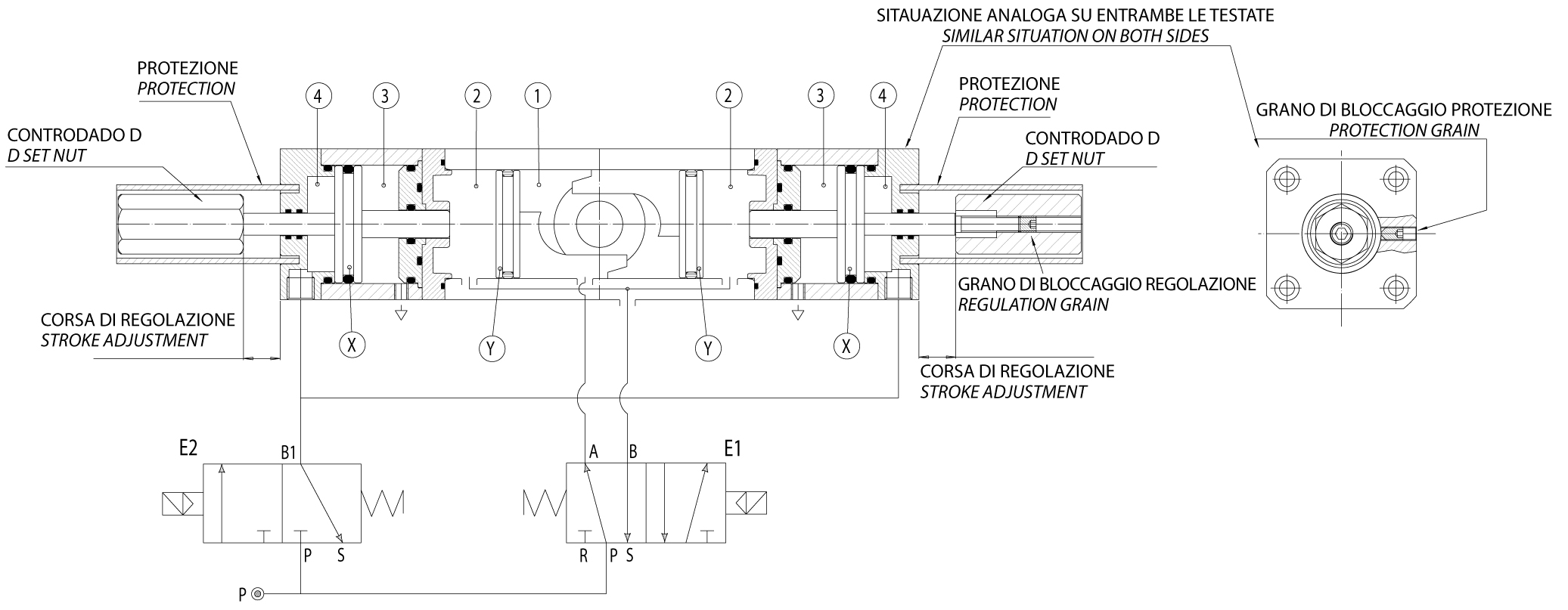

劑量執行器以歐瑪爾普通執行器為基礎，再增加兩個汽缸。在氣缸內部，活塞合力徑向推動杠桿，將其從靜止狀態推至執行器的活塞，阻止執行器的完整旋轉，這樣就決定了閥門總流量。設備的成功運作取決于E1 = 5/2和E2 =3/2兩個電磁閥。E1控制執行器，E2控制外加的兩個氣缸。以電磁閥結構圖為參考，我們看以下幾個案例：

- 閥門處于完全關閉（旋轉角度為零度0°）：

      E1：A位是受壓狀態，B位是不受壓狀態；E2：B1位是不受壓狀態。

- 閥門處于完全開啟（旋轉角度為零度90°）的大劑量狀態：

      E1：A位不受壓狀態，B位受壓狀態；E2：B1位是不受壓狀態。

當秤重容器達到總容量的90%時，系統排除了大劑量信號（閥門完全開啟）出現的可能，空氣流向E2位子并隨后改變到E1，到達運動中的外活塞。外活塞隨預設的關閉角度而運動，例如30°(小劑量范圍），如此造成想要的較小液壓流量。

閥門處于開啟，例如30°，的小劑量狀態：

E1：A位是受壓狀態，B位是不受壓狀態；E2：B1位是受壓狀態。

這個中間位子及閥門相對應的液壓流量，可在任何時候得到精確重復。

備注：通過調節緊固螺帽D，可獲得0°至45°之間想要的劑量數值.

當理論數值與執行器數值一致時，系統排除了E2位子（B1位不受壓）小劑量信號；執行器開始啟動，以完全關閉閥門。如此充料-劑量的過程就算完成了。

總結：歐瑪爾公司的這款產品可在任何長時間、重復性提供相同精確劑量的設備上安裝
