【得銳課堂】第二期：SUBITOP限位開關盒能否代替閥門定位器？
作者： SUBITOP速拓普發表時間：2019-11-12 11:47:00瀏覽量：2067【小中大】
“SUBITOP限位開關盒在大部分工況下能否取代閥門定位器？”
艾瑞巴蒂！大家好
上一期我們講了VIP梭閥
不知道對梭閥的結構原理有沒有一定的了解
話不多說，本期的話題是
“SUBITOP限位開關盒在大部分工況下能否取代閥門定位器？”
討論這個話題之前，先普及一下兩者的知識
閥門定位器是調節閥的主要附件，通常與氣動調節閥配套使用，它接受調節器的輸出信號，然后以它的輸出信號去控制氣動調節閥，當調節閥動作后，閥桿的位移又通過機械裝置反饋到閥門定位器，閥位狀況通過電信號傳給上位系統。
SUBITOP限位開關盒是自動控制系統中檢測閥門狀態一種現場儀表，用以將閥門的開啟、關閉、半開位置以開關量的信號輸出，被程控器接收或計算機尋訪采樣，確認后執行下一步程序。該產品也可以作為自控系統中重要的閥門連鎖保護及遠程報警指示之用。
根據上面的介紹，閥門定位器可以任意調節閥門位置，而SUBITOP限位開關盒可以將閥門位置調到開、關、半開位置。
那么SUBITOP限位開關盒可以在大部分工況上取代定位器嗎？針對這個問題，我們做一個實驗證明一下：
實驗說明：

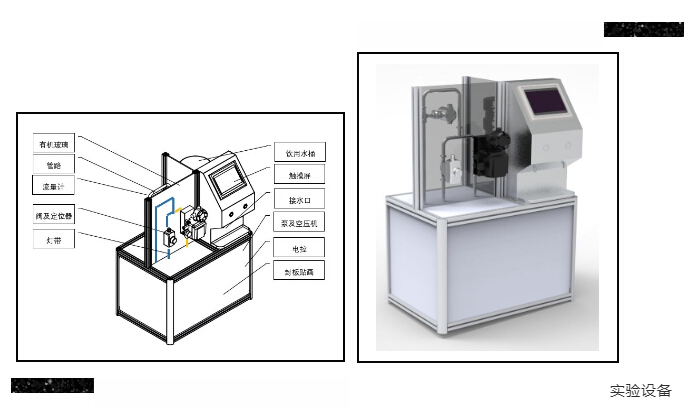

我們同時采用一組帶SUBITOP限位開關盒的氣動101型球閥，和一組帶氣電定位器的氣動101型球閥來控制水的流量，并由PLC控制工作流程，用AD模塊收集傳號器數據，PLC系統采用觸摸屏作為人機界面，動畫顯示系統各部動作，以及系統參數、設置數據等。
實驗過程：
第一組實驗：

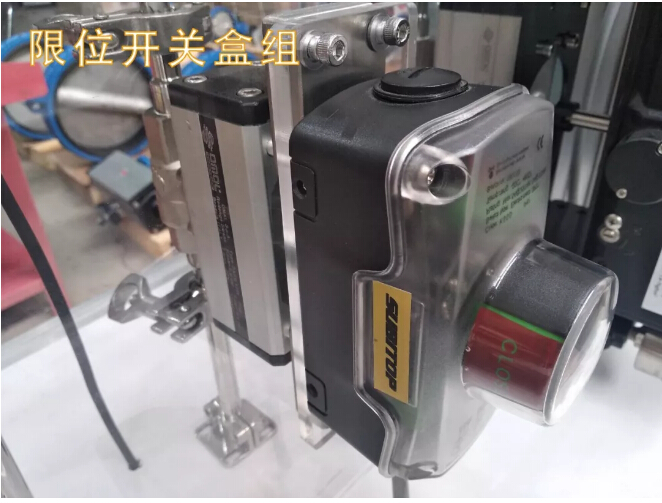

我們首先測試裝SUBITOP限位開關盒的一組氣動閥門。在PLC控制系統上設置取水量200ml，對DN20的101球閥配DA015401S氣動執行器及SUBITOP開關盒控制，進行取水定量過程控制。

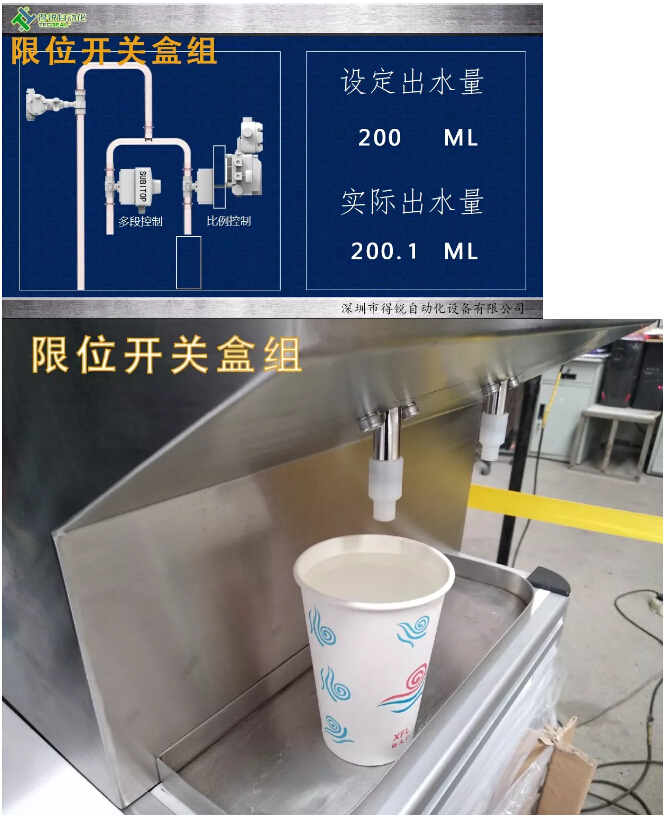

在設定取水量前80%段采用閥門全開，以較快的流速取水，剩下的20%取水量采用閥門半開的方式，控制取水量，當觸摸屏界面上實際出水量達到200.1ml的時候，閥門全關，此時管道下面放置的容量為200ml的水杯剛好裝滿。
可以證明，裝有限位開關盒的氣動閥可以做到定量取水，達到了輕型調節閥的效果。
第二組實驗：

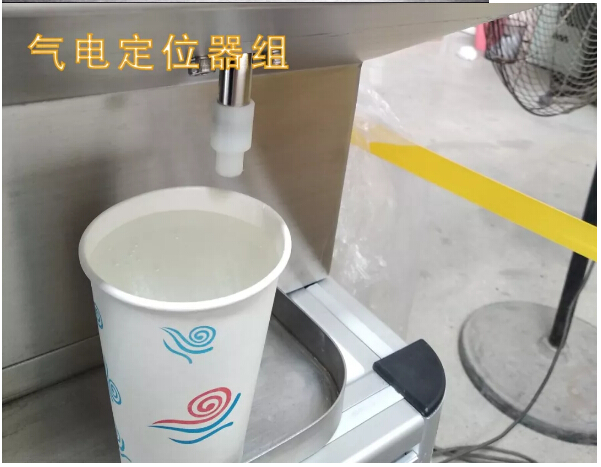

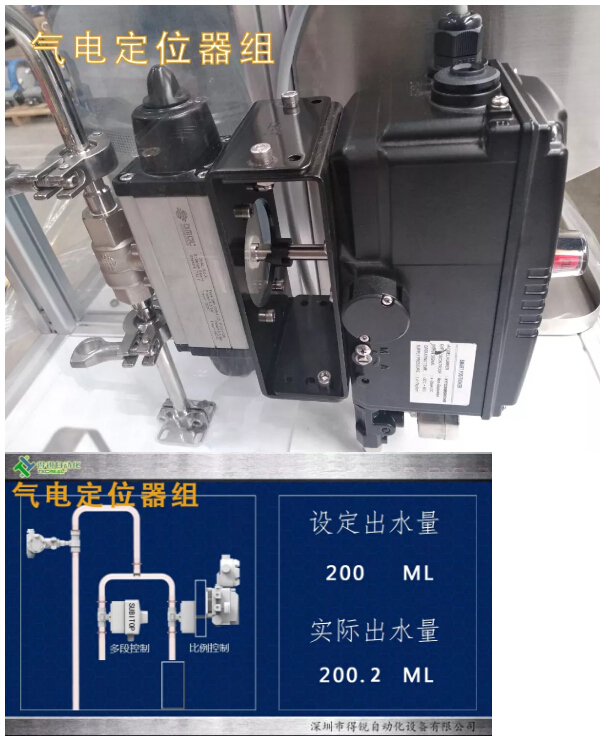

然后我們再來看一下裝有氣電定位器的這組閥，在觸摸屏上設置相同的取水量。同樣采用DN20的101球閥配DA015401S氣動執行器、定位器控制，根據流量計反饋的信號，進行過程變量取水，結果同樣當系統顯示200.2ml的時候，水杯剛好裝滿。
實驗結論：
通過實驗我們可以發現，限位開關盒那組屬于三段式精灌，而定位器那組是比例調節式精灌，從結果來看，都能達到精準流量控制的效果！所以SUBITOP品牌的限位開關盒可以替代氣電定位器，從而來對閥門進行精準控制。
但，不是所有工況都能替代的，在大多數工況下，閥門不需要任意角度調節的情況下可以用SUBITOP限位開關盒。
那么，用SUBITOP限位開關盒去代替氣電定位器有什么優勢？
1.從用途上來說，裝有SUBITOP限位開關盒的自控閥可以做為截止閥使用，而裝定位器的閥門不可以，原因是前者可以閥門關死，而后者一旦信號傳遞出現錯誤則閥門關不死；
2.從經濟上來說，氣電定位器的價格是SUBITOP限位開關盒的4倍左右；
3.從安裝上來說，SUBITOP限位開關盒體積小，便于安裝，而定位器體積較大，在狹小空間內安裝不便。

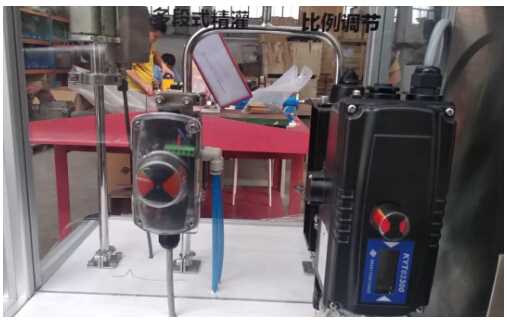

體積大小對比
So......裝一個SUBITOP品牌的限位開關盒，就相當于將開關閥變身為輕型調節閥，性價比還非常高，權衡利弊吧！
關于SUBITOP限位開關盒
SUBITOP速拓普限位開關盒是深圳市得銳自動化設備有限公司研發的新一代緊湊型限可視限位開關盒。具有結構緊湊，性能卓越；彈簧預緊，便于調節；集成電路板，安全可靠等特點。
