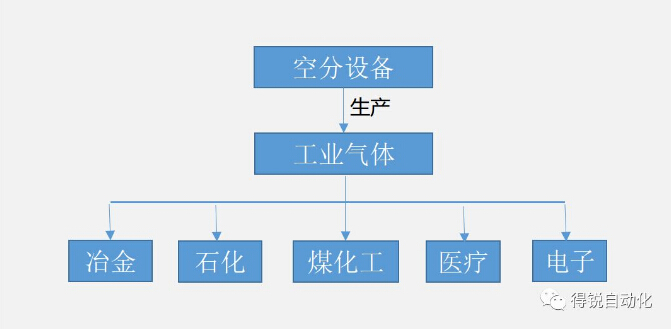

空分設備是國家重大裝置之一，其能夠分離生產出多種工業氣體，廣泛應用于機械、冶金、石化、新型煤化工、建材、航天與醫療等各個重要的國民經濟領域。

空分設備是以空氣為原料，通過壓縮循環、深度冷凍的方法將空氣變為液態，再經過精餾從中分離生產出氧氣、氮氣及氧氣等工業氣體的氣體分離設備。

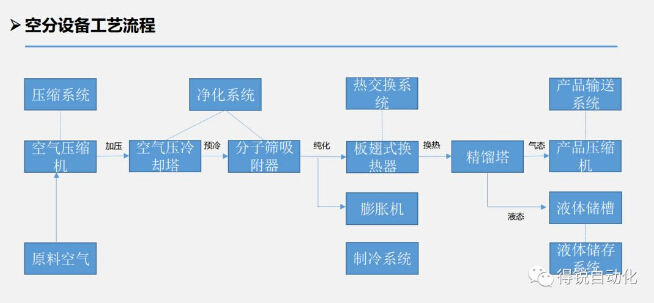

空分設備主要由壓縮系統、凈化系統、制冷系統、熱交換系統、精餾系統、產品輸送系統、液體貯存系統和控制系統構成。此外，由于氣體易燃易爆的特性，對密封件質量提出了更高的要求。

目前，  空分設備應用領域主要為冶金、化工與醫療行業，其中冶金和化工兩大領域對其生產的工業氣體的需求占比約為60%。醫療占比約為11%左右。

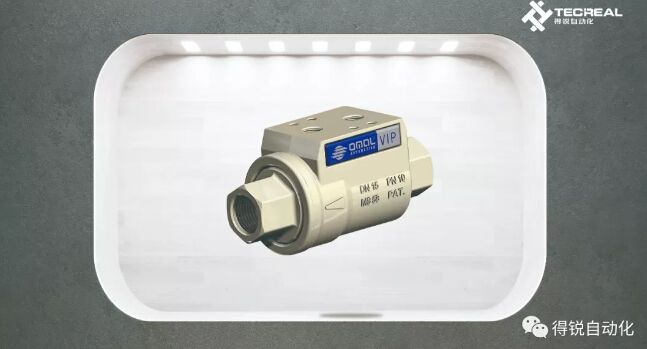

那么在空分設備中會用到哪些閥門呢？比如用在水管路和蒸汽管路的手動切斷管路上的閘閥、膨脹機進口的緊急切斷的高性能蝶閥、液空去精氬塔冷凝器中的低溫蝶閥、還有用于口徑較小的常溫部分水管路排放及氣管路的加溫氣與密封氣場合的球閥等。本文主要是講述OMAL氣動梭閥在醫用制氧機上的應用。

一、梭閥在醫療制氧機上的作用

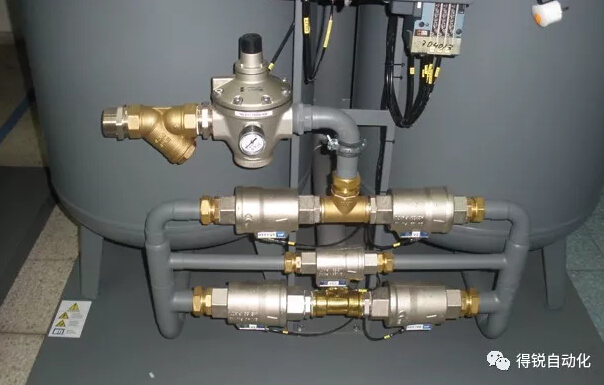

梭閥處于儲氧罐和分子篩罐之間，是產品氧進入儲氧罐的唯一通路，要求其中一側向儲氧罐中注入氣體時另一側處于封閉狀態。梭閥質量的優劣，直接影響產品氣的純度。如果梭閥不良，造成的直接結果是氧濃度不良，有時氧濃度緩慢下降很有隱蔽性,不利于產品質量的檢查和控制。

二、梭閥在醫療制氧機上的工作流程

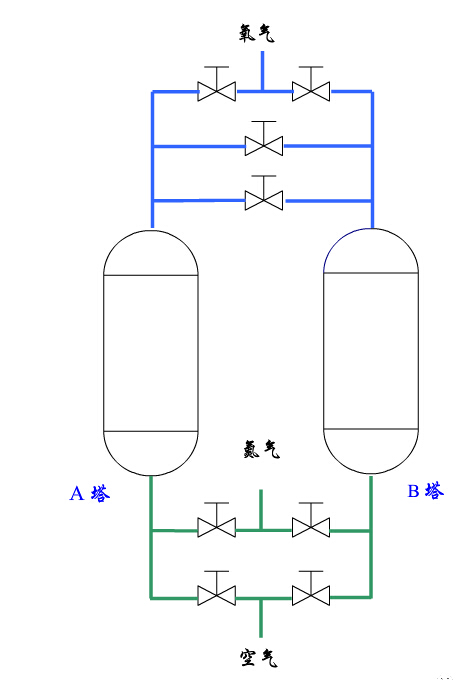

空氣經空壓機壓縮后，經過初過濾、除油、冷凍干燥后，在冷千機中去除大部分水分。干燥空氣進入空氣儲罐，經過空氣進氣閥進入A吸附塔，A塔壓力升高，壓縮空氣中的氮分子被沸石分子篩吸附，未吸附的氧氣穿過吸附床，經過A塔氧氣產氣閥進入氧氣緩沖罐，這個過程稱之為吸附，持續時間為幾十秒。

A塔吸附過程結束后，A吸附塔與B吸附塔通過均壓閥連通，使兩塔壓力達到均衡，這個過程稱之為均壓，持續時間為幾十秒。均壓結束后，壓縮空氣經過空氣進氣閥進入B吸附塔，壓縮空氣中的氮分子被沸石分子篩吸附，富集的氧氣經過B塔氧氣產氣閥進入氧氣緩沖罐，持續時間為幾十秒。同時A吸附塔中沸石分子篩吸附的氧氣通過A排氣閥降壓釋放回大氣當中，此過程稱之為解吸。

反之A塔吸附時B塔同時也在解吸。為使分子篩中降壓釋放出的氮氣完全排放到大氣中，氧氣通過一個常開的回吹閥吹掃正在解吸的吸附塔，把塔內的殘留氮氣吹出吸附塔。這個過程稱之為回吹，它與解吸是同時進行的。

B吸附塔結束后，進入均壓過程，再切換到A吸附塔過程，通過對上述過程控制連續不斷自動循環進行下去。

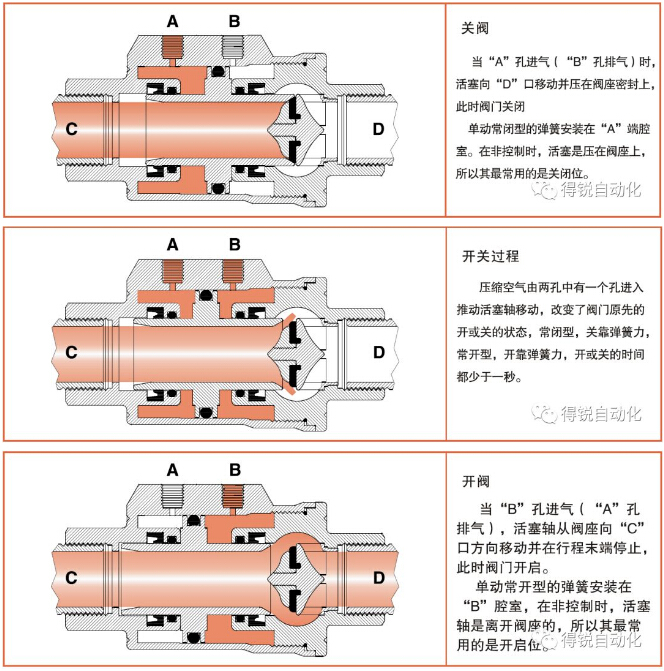

三、梭閥的工作原理

四、梭閥的優點

體積小、安裝方便：執行機構與切斷元件合二為一，閥芯同時也是執行機構的活塞，無任何外動元件，簡單可靠，可任意方向安裝。

速度快、  壓損小：由于介質壓力全部釋放在閥座上，活塞軸的移動幾乎不受介質阻力的干擾，所以閥門可快速開或關。經改進的閥內結構，使介質流態更好，壓損更小。

耐真空：優良的密封性能，耐740mmHg(相對真空)。

耐粘度、壽命長：由于活塞軸幾乎不承受介質阻力，所以磨損很小，大大延長閥門壽命，同時適用于粘度介質。

免維護，長壽命：內外表面鍍鎳，內表面防腐蝕處理，已預加潤滑脂，  免維護。
