一般性能

法蘭連接：符合EN 1092-1標準

活塞球上配備了4個密封圈，使介質流體能朝所有方向流動，具體請看示意圖。

工作溫度：從-20 °C至+150 °C

工作壓力：請看附表。

適用介質：空氣、水及適用于食品工業的流體介質。

外表面處理：拋光。

 連接執行器接口符合ISO 5211標準

配置手柄的此類閥門沒有符合ISO 5211標準的執行器連接口，也不可連接任何型號執行器。.

提供特殊安裝連接要求

 法蘭：采用鍍鋅鋼材- 符合ASME B16.5 等級 150,300標準

 密封材料：PTFE聚四氟乙烯（加玻璃）；

          PTFE（加碳石墨）；

          高密度聚乙烯。

如有其它特殊要求，請與我們的技術部門聯系。

資質證書

ATEX防爆型符合歐盟2014-34-EU 標準

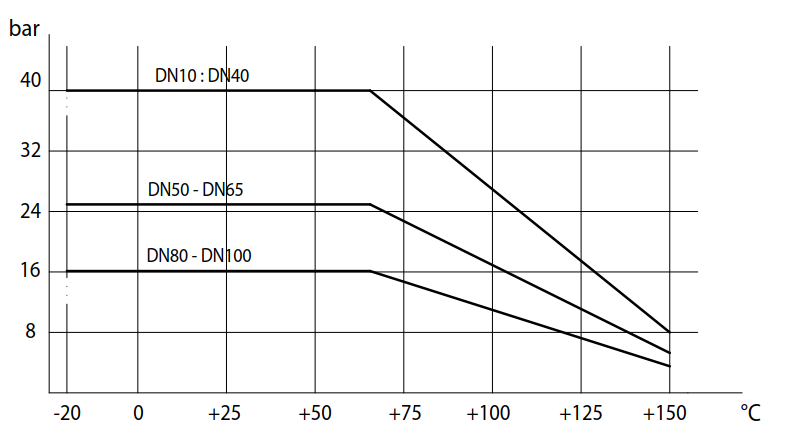

壓力/溫度表????

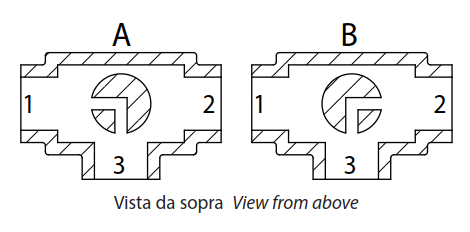

“L”型活塞球示意圖

	備注：連接SR執行器后，活塞球的關閉位子應是“A”

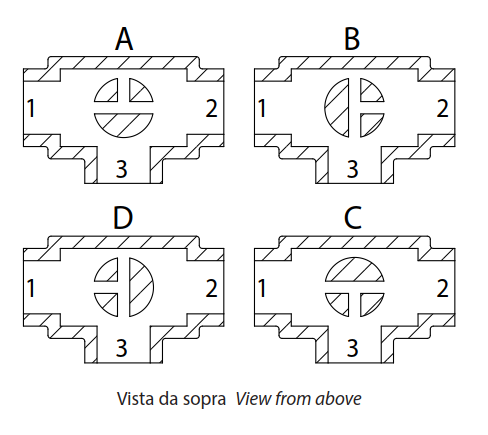

“T”型活塞球設計圖	?
	連接執行器后，旋轉90°可有兩個位子 備注：采用SR單動執行器，在氣源加壓、執行器逆時針旋轉下選擇活塞球關閉位子。.

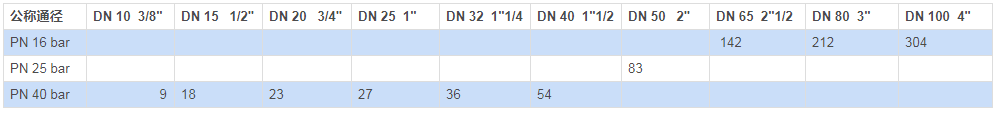

起步扭矩 Nm

后面幾頁表中所列的執行器與閥門對接標準，適用于液體或氣體、清潔和中等溫度介質的閥門。為獲取更詳細的信息資料，請與我們的技術部門聯系。扭矩?cái)?shù)值可隨溫度及介質的不同而有所變化。安全系數為1.4。工作扭矩在閥門頻繁開閉使用后，與開始使用時的數值相比，會有明顯的減弱。?

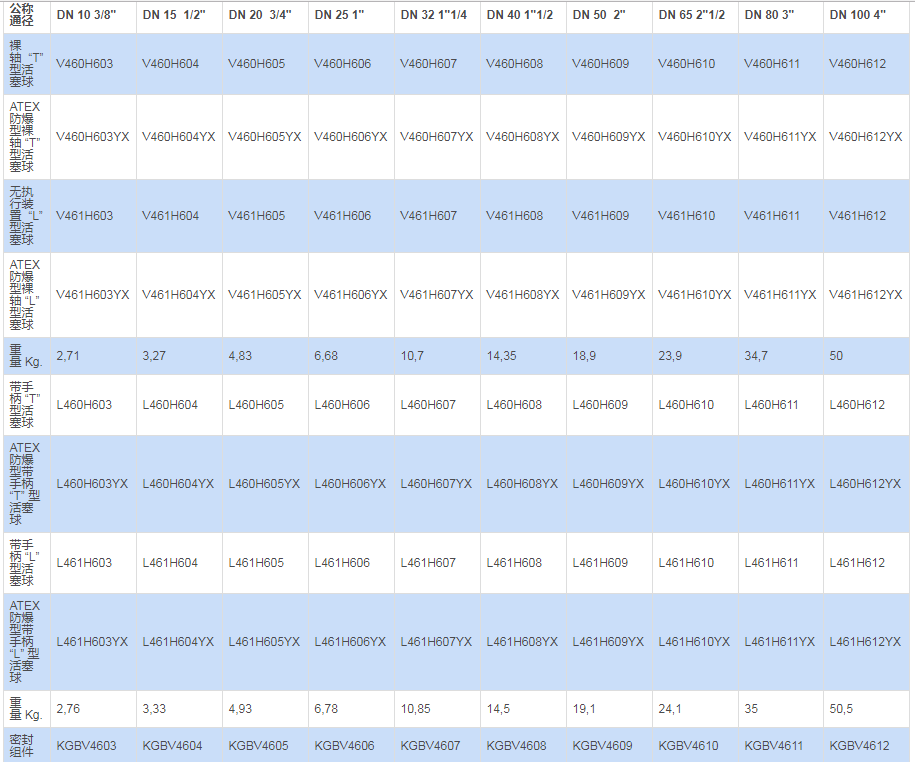

編號 460-461閥門的安裝連接標準?

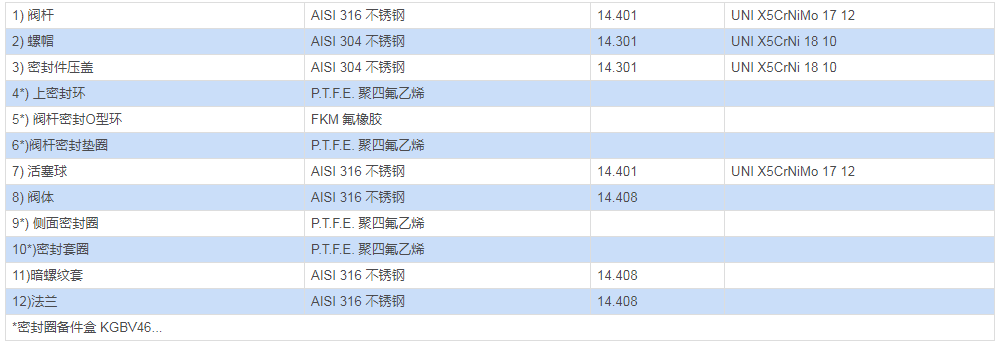

材料

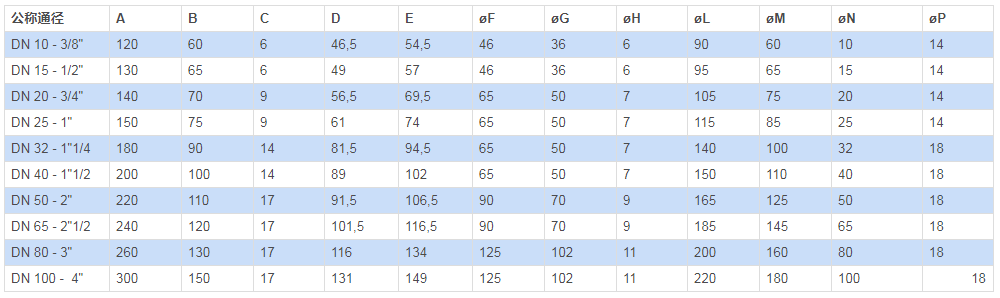

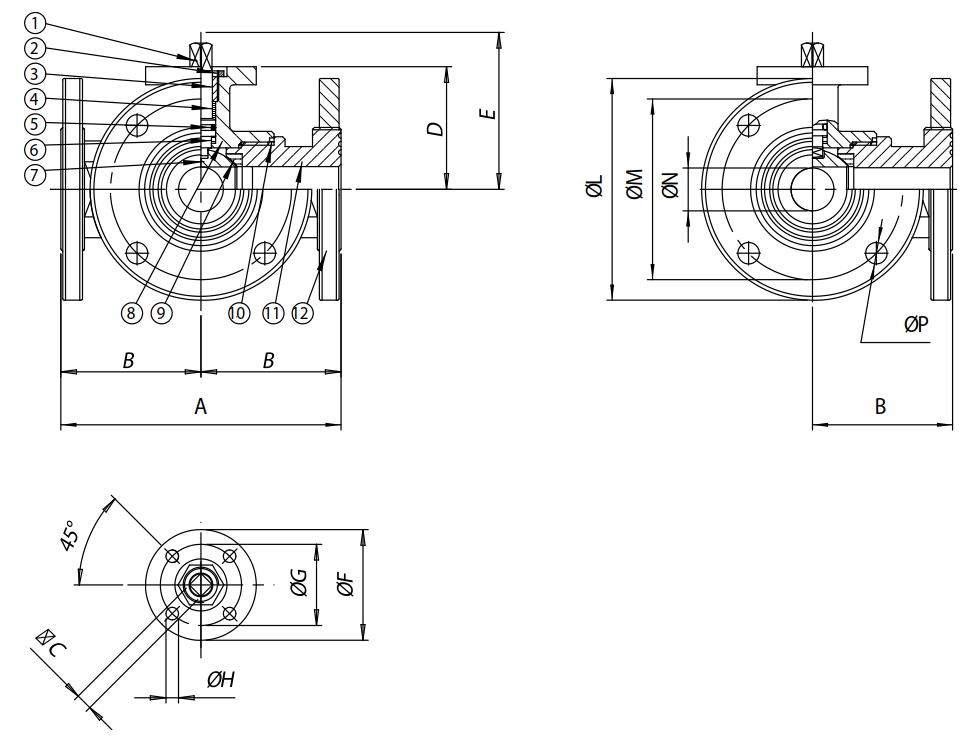

尺寸
