一般性能

 法蘭連接要求：EN 1092-1 PN40至 DN50; PN16 DN65,80,100; EN 12516

一般要求：符合EN 1792

工作溫度：從-20 °C至+150 °C（在特殊密封材料下可達+200°C）

工作壓力：PN 40至DN50 PN16以上

適用介質：水、石化產品及腐蝕性流體。

縮徑。

提供特殊安裝連接要求

 密封材料：PTFE聚四氟乙烯（加玻璃）；

          PTFE（加碳石墨）；

“T”型活塞球，請查閱工作裝配圖。

如有其它特殊要求，請與我們的技術部門聯系.

資質證書

符合歐盟97/23 EC “PED”標準

ATEX防爆型符合歐盟2014-34-EU 標準

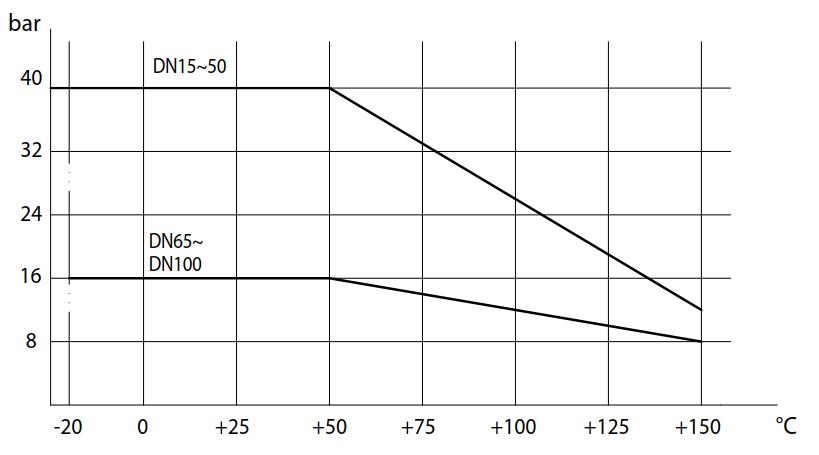

壓力/溫度表

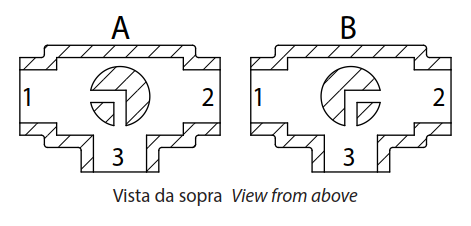

“L”型活塞球設計圖	?
	備注：采用SR單動執行器，活塞球的關閉位子應處于“A”位

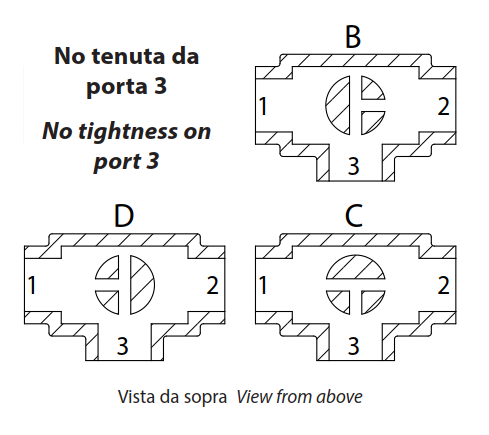

“T”型活塞球設計圖	?
	連接執行器后，90°旋轉可有兩個位子備注：采用SR單動執行器，在氣源加壓、執行器逆時針旋轉下選擇活塞球關閉位子。

起步扭矩 Nm

后面幾頁表中所列的執行器與閥門對接標準，適用于液體或氣體、清潔和中等溫度介質的閥門。為獲取更詳細的信息資料，請與我們的技術部門聯系。扭矩數值可隨溫度及介質的不同而有所變化。安全系數為1.4。工作扭矩在閥門頻繁開閉使用后，與開始使用時的數值相比，會有明顯的減弱。????????????????????????

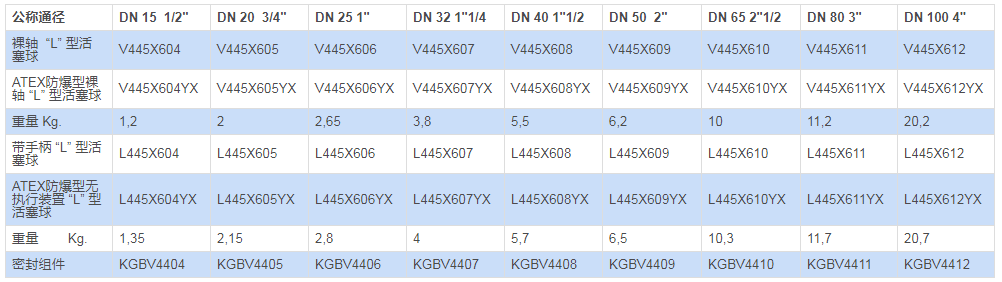

編號 445閥門的安裝連接標準?

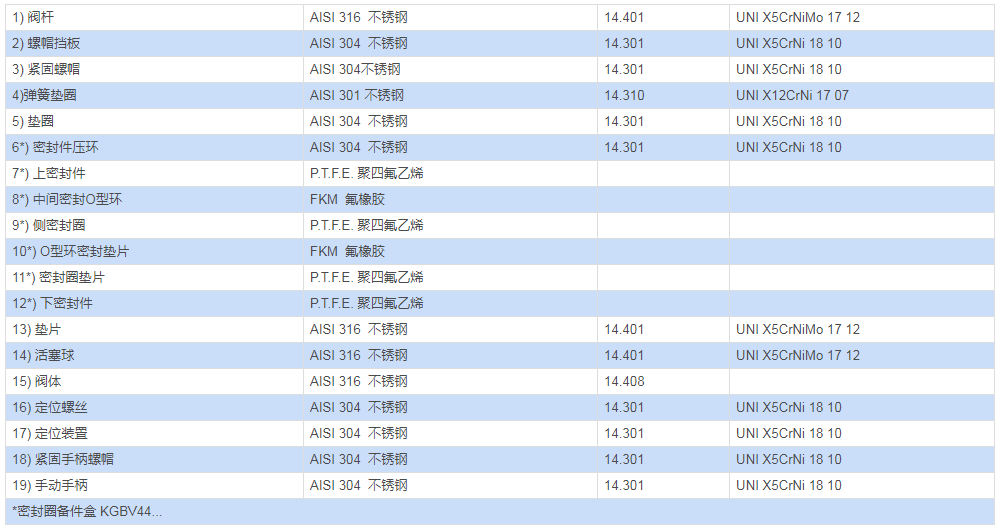

材料

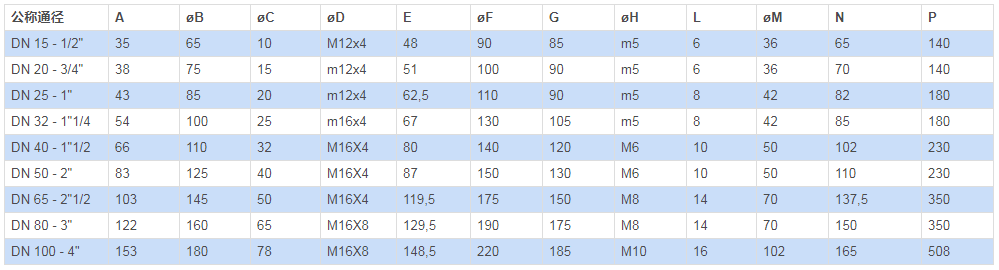

尺寸表
