本文國外進口氣動執行器選自意大利著名執行器+閥門制造商OMAL歐瑪爾。

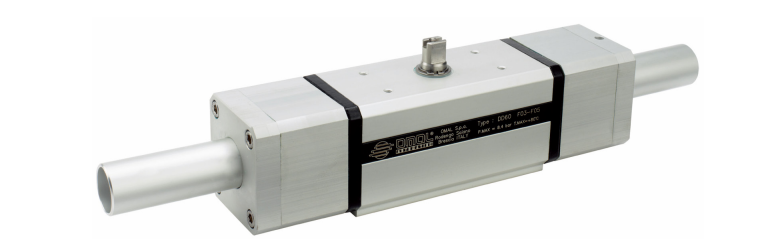

計量式氣動執行器由OMAL歐瑪爾標準雙動執行器和另兩個附加的外部氣缸組成。進口執行器通過改變附加氣缸的活塞行程，執行器和閥門轉角被停止在預先設定的角度，因此閥門流量可以得到調節。可對介質進行分段（三段或多段）控制、不同流量灌裝。用于食品飲料、醫藥、油漆、化妝品、石化等行業的定量分段灌裝球閥、蝶閥。

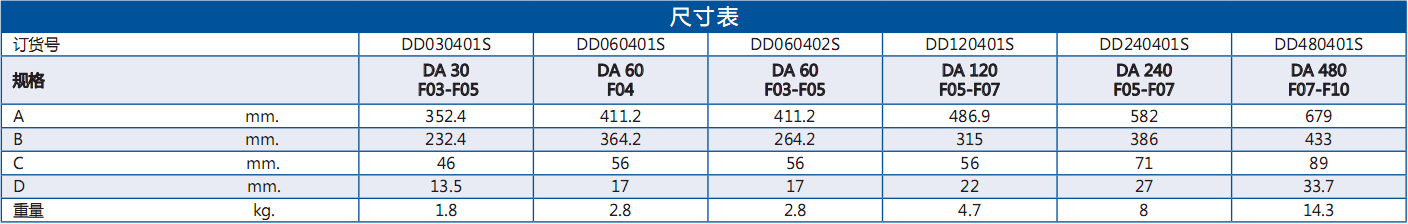

尺寸表：

使用說明和工作原理

使用說明:

進口計量型執行器作為一種特殊計量裝置對介質進行分段控制、不同流量灌裝、分段開啟或關閉閥門。

安裝: UNI EN ISO 5211標準。

工作原理:

計量型氣動執行器由OMAL標準雙動執行器和另兩個附加的外部氣缸組成。

通過改變附加氣缸的活塞行程,執行器和閥i門轉角被停止在預先設定的角度，因此閥門流量可以得到調節。這種裝置由兩個電磁閥控制:

E1=二位五通閥，控制執行器; E2=二位三通閥,用于控制兩個外部缸。

控制舉例說明:

- 當閥門完全關閉(0°)時:E1(斷電)。A進氣，B排氣;E2(斷電):排氣B1。

- 當閥門完全打開(90°)時:進行初步灌裝:E1(通電) :排氣A,進氣B;E2(斷電) :排氣B1。

進口執行器當達到初步的灌裝程度(比如80%)時，E2通電,使附加缸活塞移動到設定的位置(例如30°) , 然后E1斷電，執行器在設定角度停止。此時閥門J的開度和流量也被設定在預定值,從而達到進行精確灌裝的目的。當您重復以上過程時，這個調節角度和相應的閥]流量將被重復。注:調節螺母"D”的長度規定計量裝置調節角度為0°~45°
