在灌裝過程中，為保證精度或避免溢出，用戶往往希望開始快，后面慢，即要求閥門流量先大后小。如果采用兩個流量不同的閥門則成本提高，體積增大。

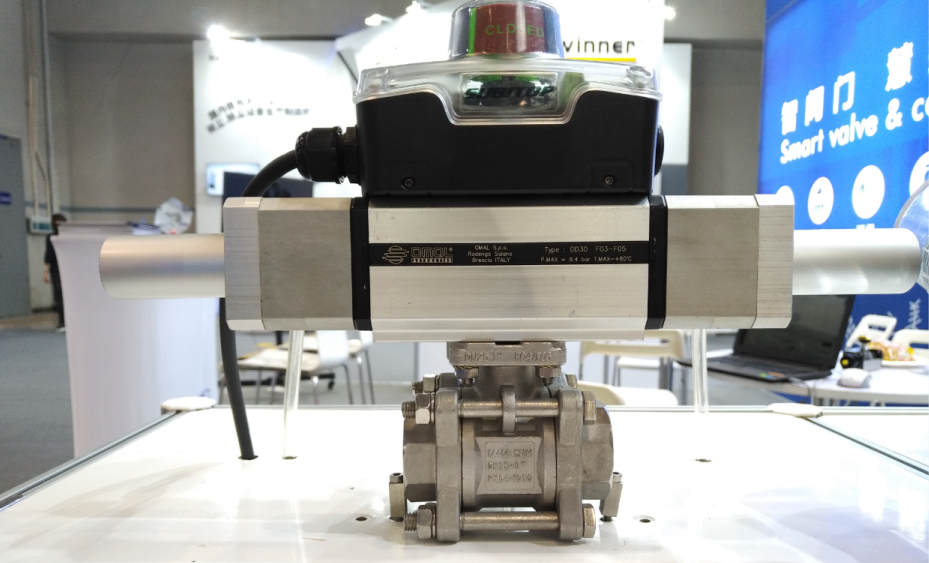

OMAL（歐瑪爾）獨有產品計量型氣動執行器可輕易滿足以上要求。它采用國際先進技術，可在0°～45°進行方便快捷的調整，具有計量準確、使用壽命長、安全可靠等優點。經濟而簡單，易于控制和調節，非常適合食品飲料、醫藥、油漆、化妝品、石化等行業的定量或變量灌裝設備的流量控制。

1.技術參數

計量轉角：最大45°

最大轉角：90°

扭矩：30Nm～480Nm(在5.6bar氣源下）

 氣源壓力：5.6bar；最大8.4bar

 工作溫度：-20℃～+80℃

 安裝法蘭：DIN/ISO 5211 DIN3337 F03-F10

2.工作原理

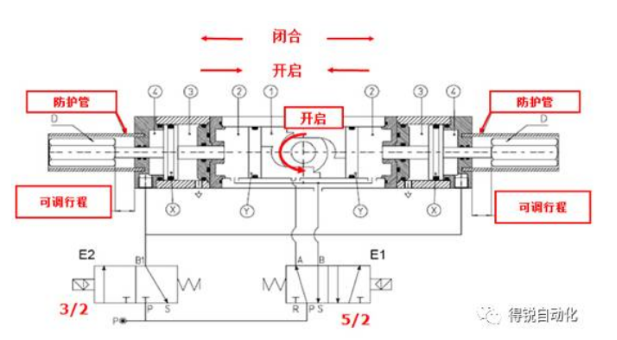

計量型氣動執行器由OMAL標準雙動執行器和另兩個附加的外部氣缸組成。通過改變附加氣缸的活塞行程，執行器和閥門轉角被停止在預先設定的角度（0°～45°），因此閥門流量得以調節。

如上圖所示，計量型氣動執行器由兩個電磁閥控制：

E1,二位五通電磁閥，控制執行器；

E2,二位三通電磁閥，用于控制兩個外部缸。

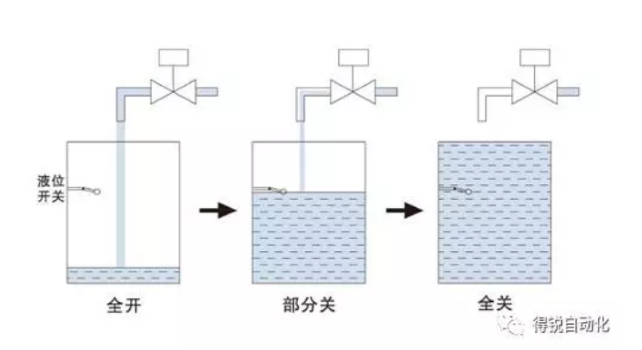

以上圖所示為例說明在分段灌裝過程中的控制

- 當閥門完全關閉(0°) 時：E1（斷電）：A進氣, B排氣；E2（斷電）：B1排氣。

- 當閥門完全打開(90°）時進行初步灌裝：E1（通電）：A排氣，B進氣；E2（斷電）：B1排氣。

- 當達到初步的灌裝程度（比如90%）時，E2通電，使附加缸活塞移動到設定的位置，然后E1斷電，執行器在設定角度（例如30°）停止。此時閥門的開度和流量被減少，從而達到進行精確灌裝的目的。精確灌裝時電磁閥狀態：E1（斷電），進氣 A，排氣B；E2（通電）進氣B1。

- 當您重復以上過程時，這個調節角度和相應的閥門流量將被重復。

   注：調節螺母"D"的長度規定計量裝置調節角度為0°～45°。

- 當達到灌裝量時，E2斷電(排氣B1)；主體缸活塞繼續向兩邊運動，從而使閥門完全關閉。至此灌裝過程結束。

3.優勢

1.具備OMAL標準雙動執行器的一切優點：

撥叉式結構大力矩小體積、多點導向密封、碳石墨填充特氟隆密封、內外表面陽極氧化處理、轉動軸防電化銹蝕處理、自潤滑轉動銷、光滑耐磨的酚醛樹脂軸套等；

2.方便調節行程；

3.行程調定后，可長期在工作周期中保持持久不變的計量精度；

4.通過電磁閥控制，可分布布局，控制方便，安全可靠，響應速度快；

5.變速灌裝，計量精確。

4.典型應用

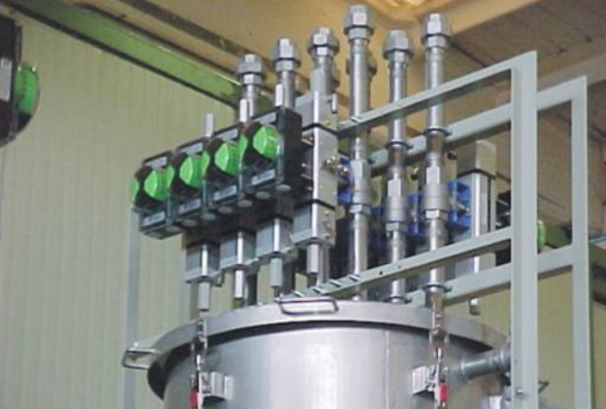

灌裝機

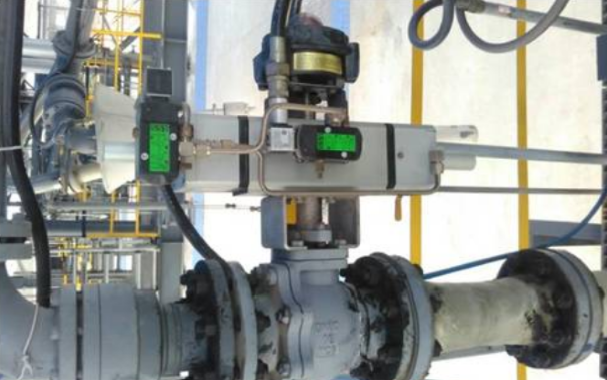

石化定量裝車
