對夾法蘭球閥(不銹鋼)

應用環境

基于 API 認證標準(石油、石化和天然氣工業應用安全保障),OMAL 歐瑪爾公司對原有球閥持續改進,推出了THOR & MAGNUM 系列球閥。此系列閥門在結構、密封材質方面均有改良,使得閥門更適合于石化行業。

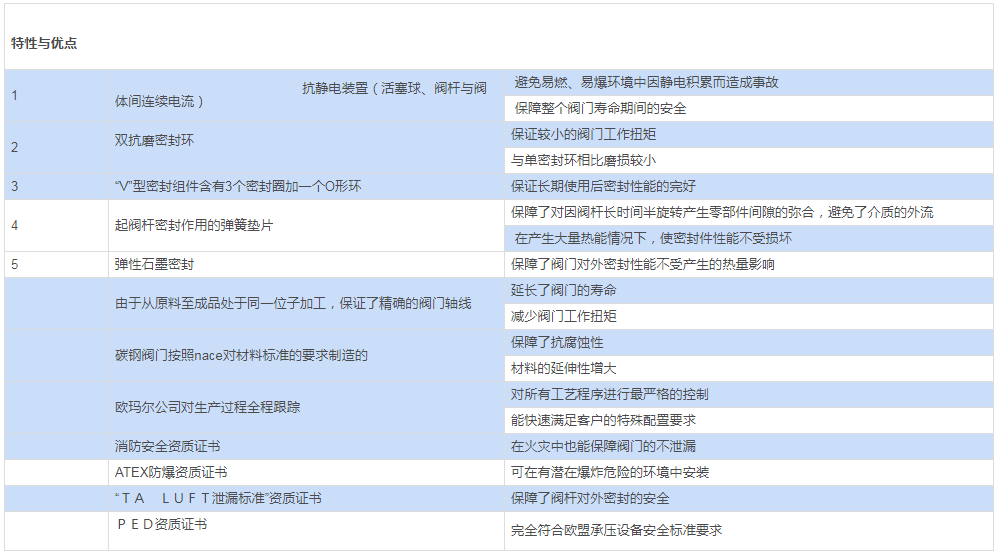

>防靜電裝置
>防火設計
>閥軸密封采用雙重減磨墊圈 +O 形密封 +3 重 V 型密封
>閥座密封采用 TFM1600 ( 改良型 PTFE )、DEVLON ( 用于高壓 )
>可加保溫夾套、閥軸加長 100mm
>歐盟 PED、環保 TA-LUFT、防腐 NACE ( 碳鋼系列 )、API 6D ( 美標系列 )、ENISO15848 防火、ATEX 防爆認證
>適用于空氣、水、氣體、石油和石化產品

全國7*24小時服務電話::0755-23602620

立即下單采購在線聯系客服

標準參數

浮動活塞球,全通徑

軟密封閥座采用TFM1600聚四氟乙烯材料

法蘭連接:符合EN 1092-1 ,ANSE B16.5標準

工作溫度:查閱壓力溫度附表

壓力等級:符合ansi150-300;PN16-40標準

適用介質:空氣、水、氣體、石油石化產品、腐蝕性流體介質。

防靜電裝置:符合EN 12662-2標準

閥桿密封:V型系列,采用TFM1600聚四氟乙烯材料

閥桿增加了氟橡膠O形環密封圈

閥桿防沖出裝置

與執行器連接孔符合ISO5211標準

關閉角>7°



按要求提供的參數

如需其他法蘭連接標準請聯系銷售部門。

保溫夾套。

密封材料:PTFE加玻璃(RPTFE-GF),PTFE加碳石墨(RPTFE-CF)。如需其它密封材料,請與我們的銷售部門聯系。

閥桿全套密封采用PTPE聚四氟乙烯

單向球閥采用活塞球內壓力補償孔

手柄、螺帽及閥桿彈簧采用不銹鋼

采用材料(用于閥體/活塞球/閥桿)與標準配置不同的參數要求,請與我們的銷售部門聯系

可按要求提供ATEX防暴標識及證書



資質證書

符合歐盟承壓設備97/23 EC PED標準

泄漏污染符合UNI EN ISO 15848,Ta-Luft VDI: 2440 標準

消防安全:符合EN ISO 10497/ API 607 標準(按要求提供)

符合歐盟ATEX 2014-34-EU防暴指令,可按要求提供ATEX防暴證書



設計標準

閥體厚度符合ASME B16.34, ASME VIII div.1, EN12516 標準。

材料及等級:對ANSI 美標閥門,符合ASME B16.34 標準;對PN 公稱壓力閥門,符合EN12516 標準

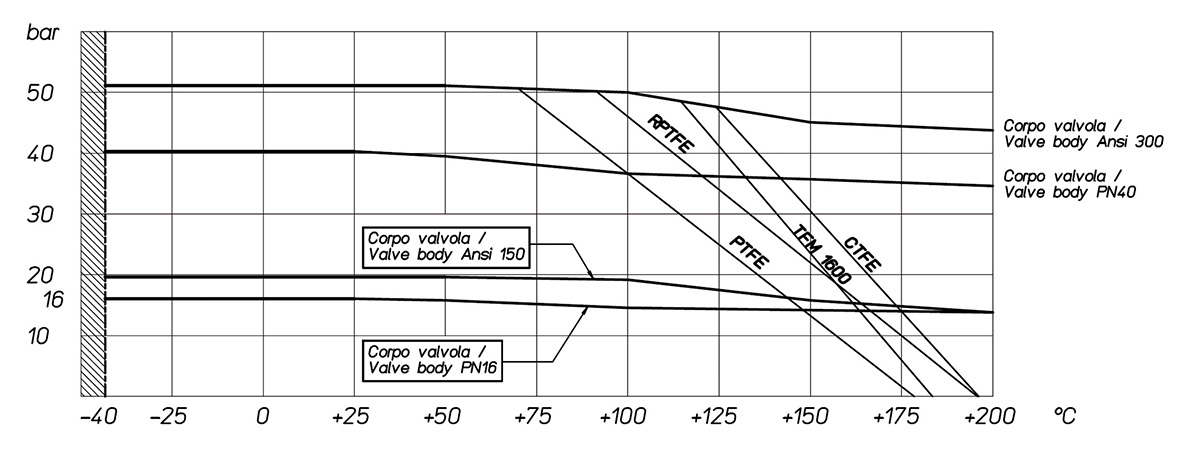

采用不銹鋼閥體的閥門壓力/溫度圖表

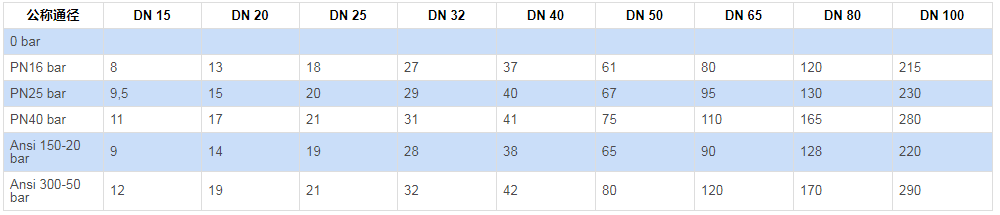

閥座采用TFM 1600、工作介質為水的閥門起步扭矩 Nm? (*)



扭矩的數據隨工作介質的溫度而變。安全系數設定為1.4。與開始使用時的數據相比,長期頻繁使用后扭矩數據會有明顯的減小。
(*): 如工作介質是驅油劑或含有固體顆粒,工作扭矩與上述附表數據相比將增大

氣動執行器的數據是根據氣源最低壓力為5.6 barg確定的

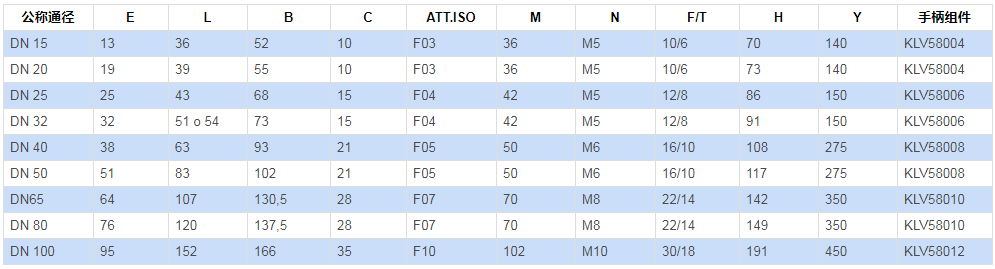

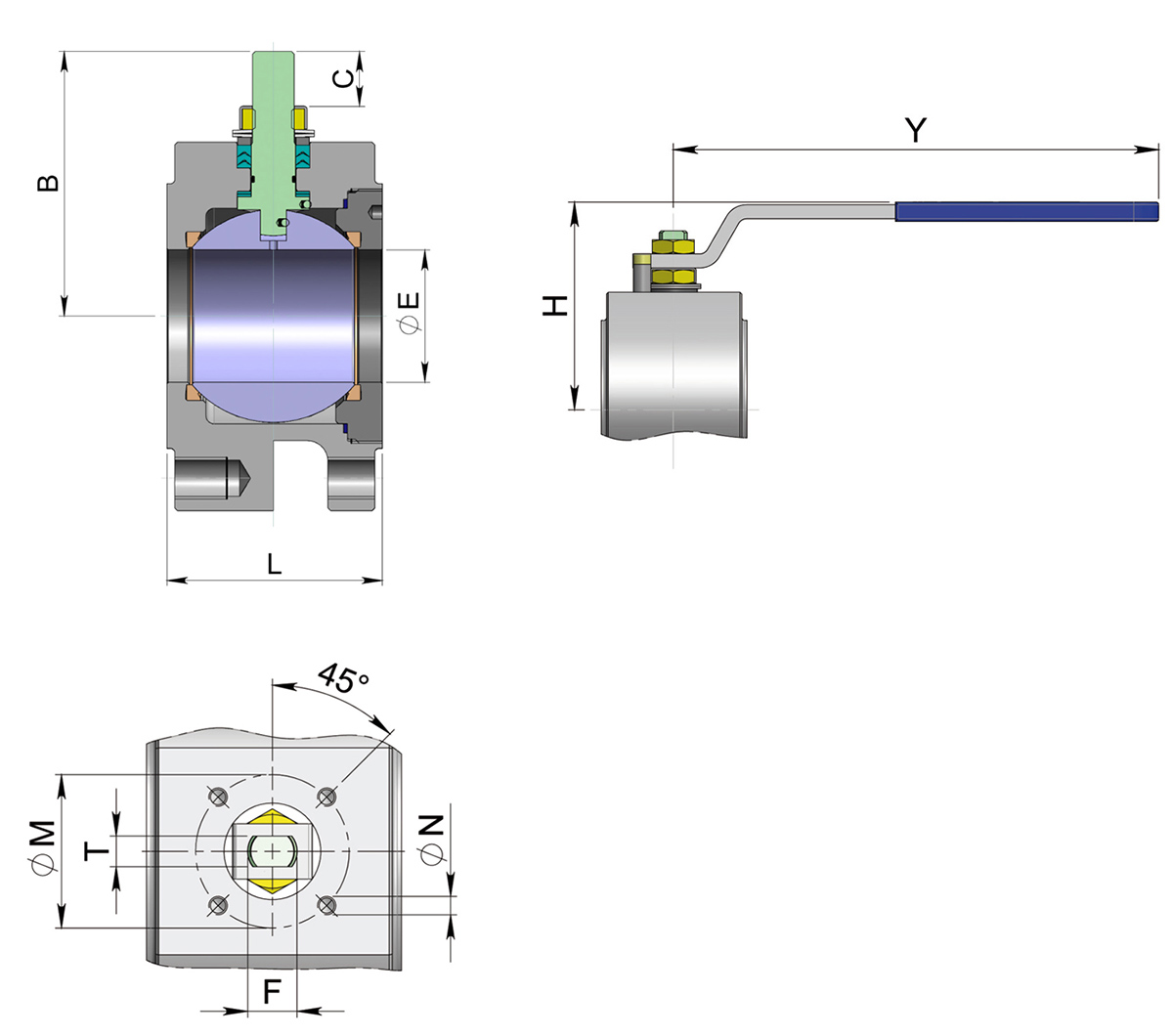

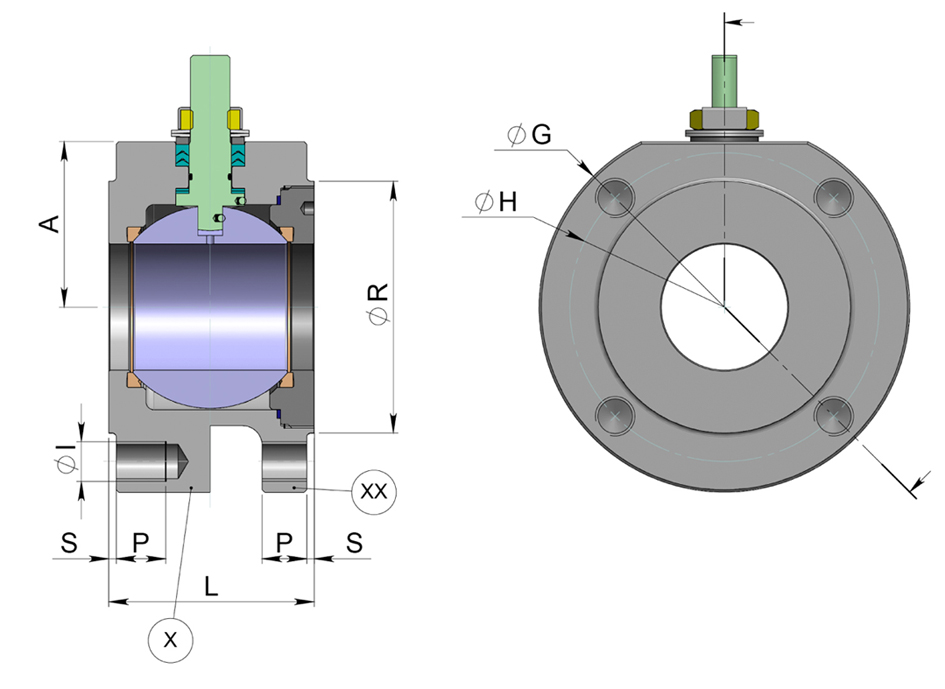

尺寸表


?除法蘭間距為51mm 的DN32型號外,所有其它閥門的活塞球形狀都是扁平的

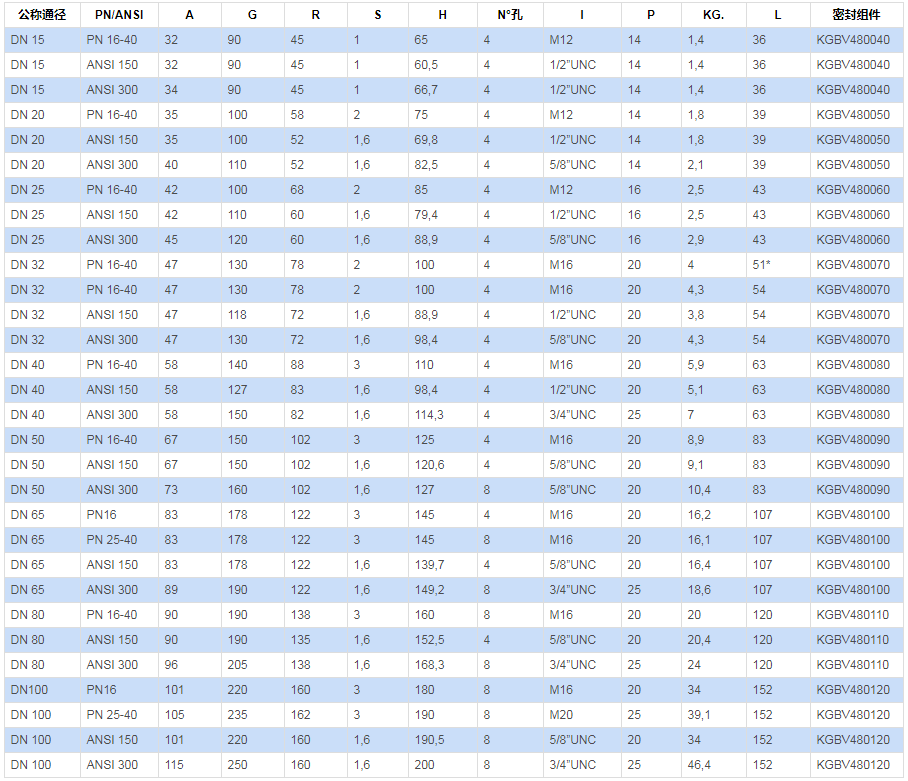

尺寸表

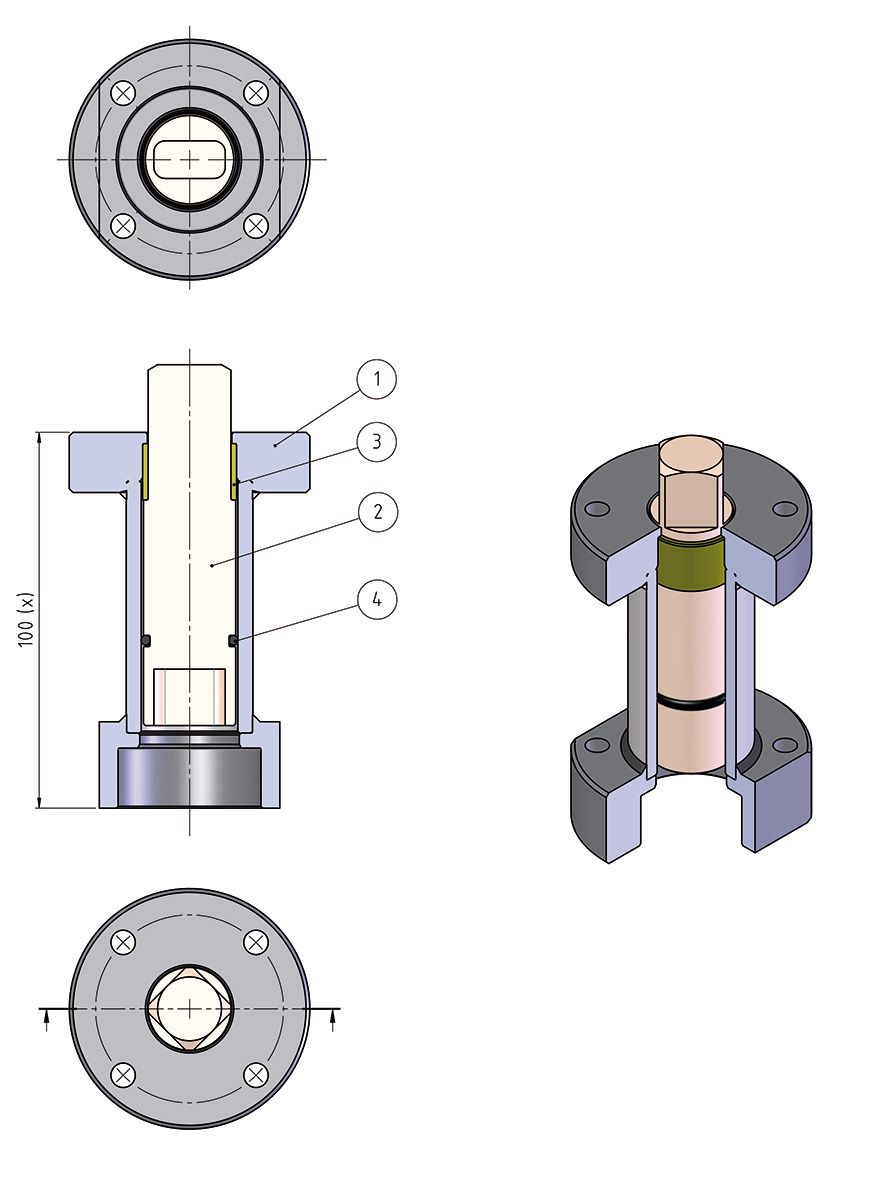

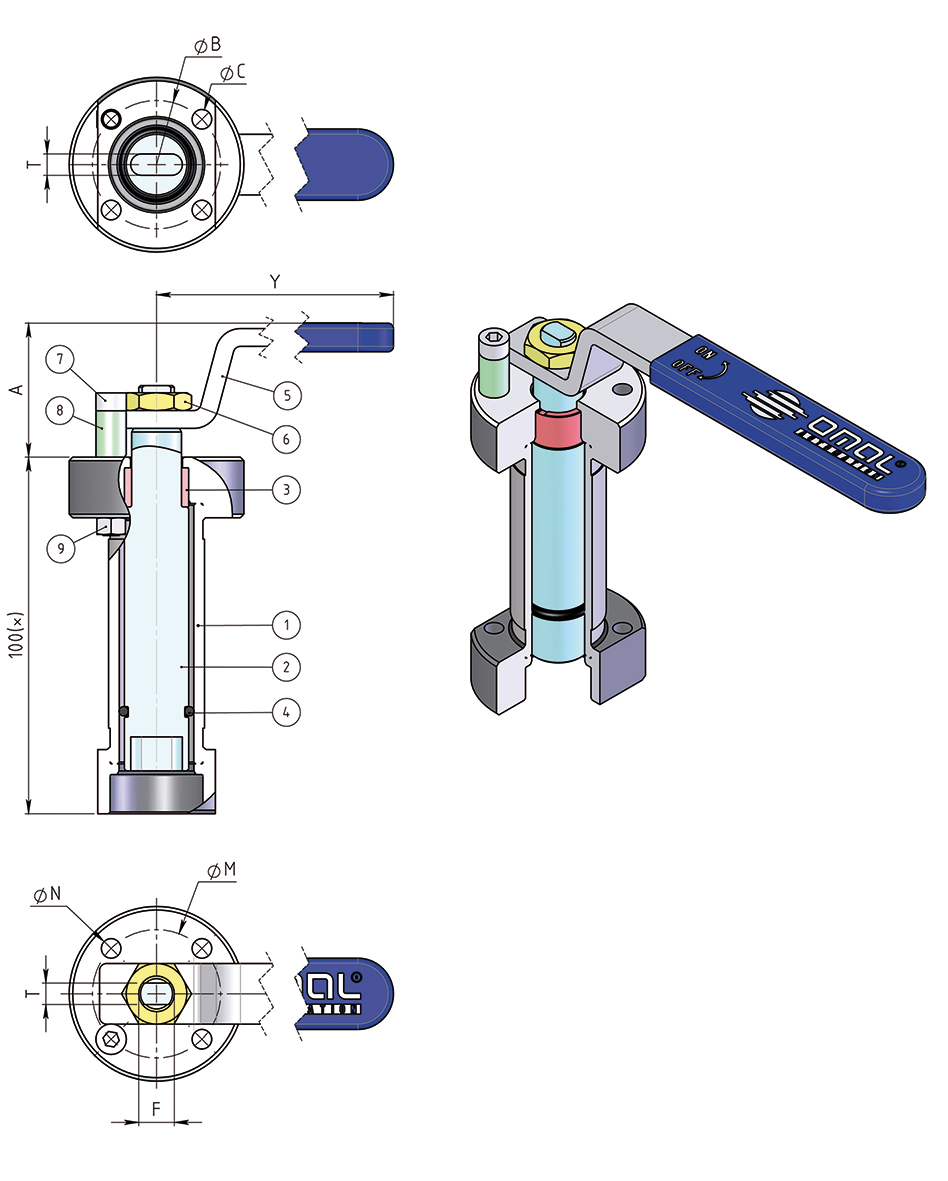

與手柄連接的焊接延伸軸

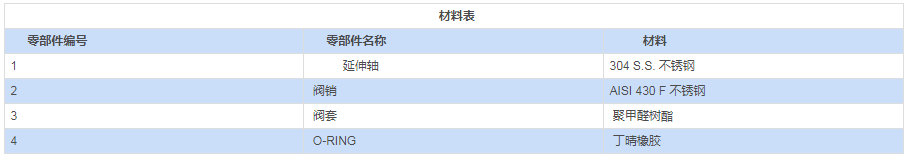

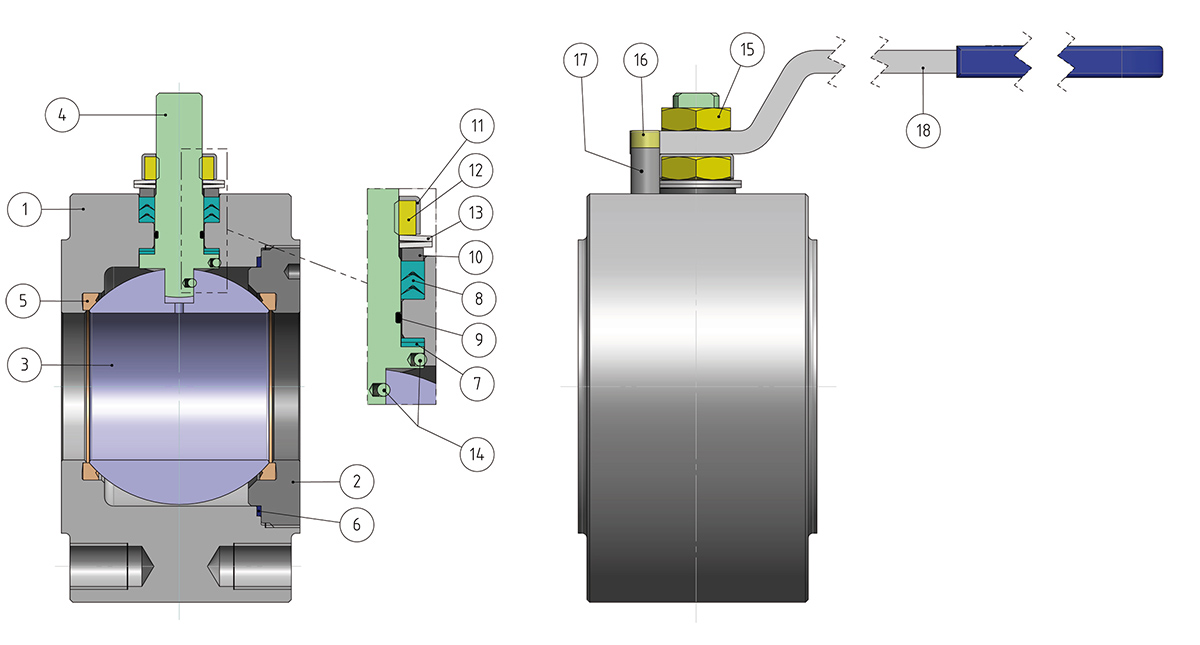

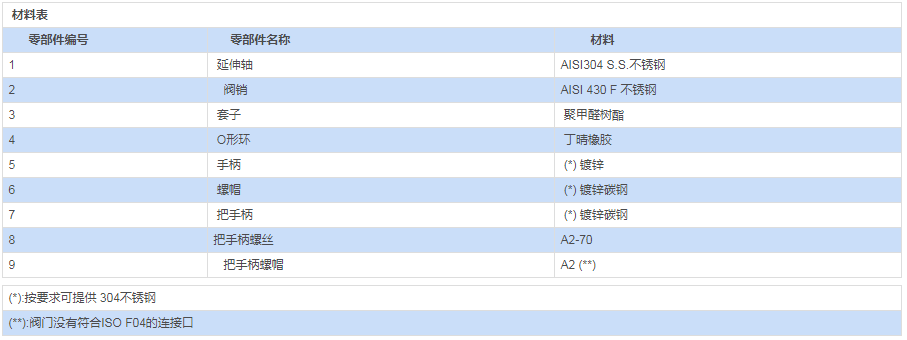

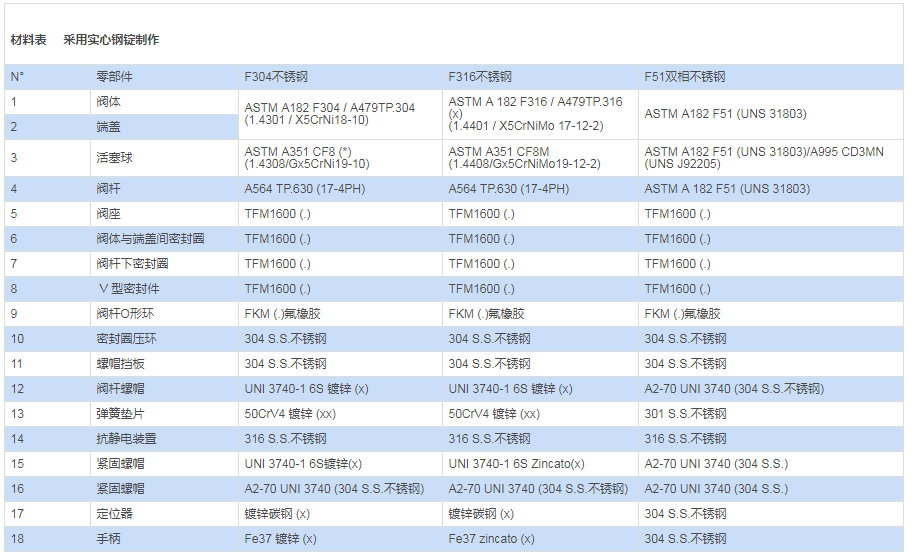

材料表



(*):按要求可提供 304不銹鋼
(**):閥門沒有符合ISO F04的連接口

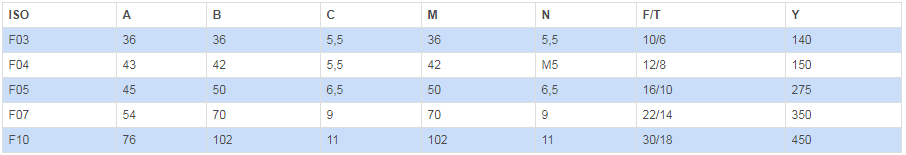

尺寸表



備注:延伸軸編號取決于閥門工作方式及接口的規格;訂貨時需對此提出具體要求。


連接執行器的延伸軸

備注:尺寸取決于閥門接口的規格

備注:尺寸取決于執行器的規格

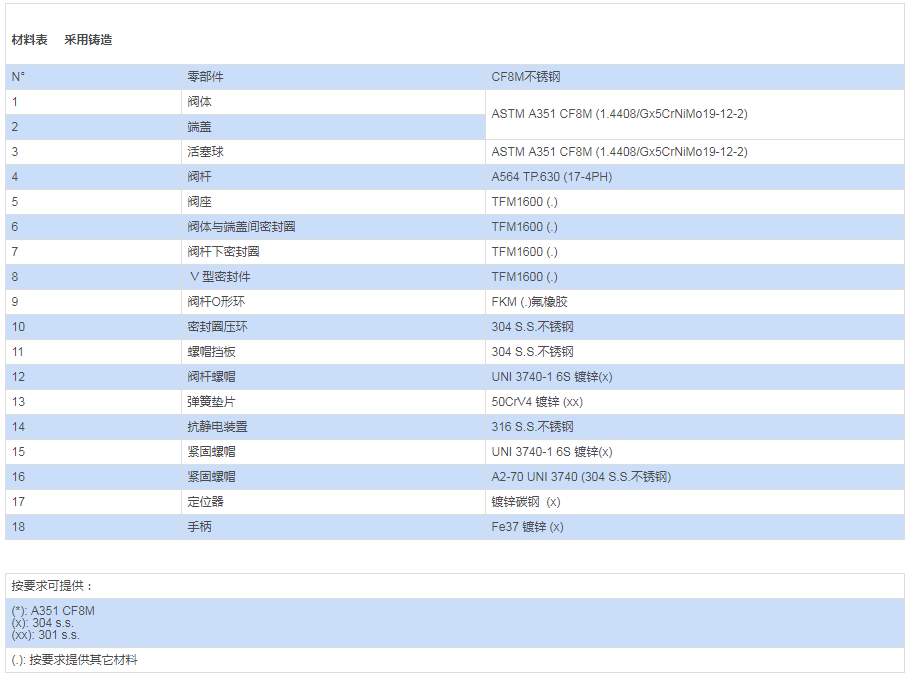

材料表



備注:延伸軸編號取決于閥門工作方式及接口的規格;訂貨時需對此提出具體要求。

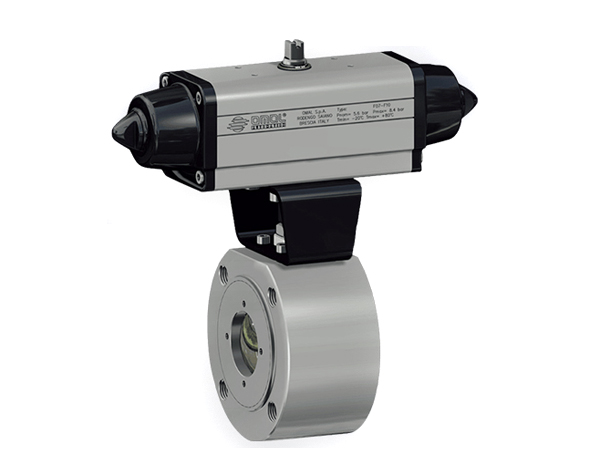

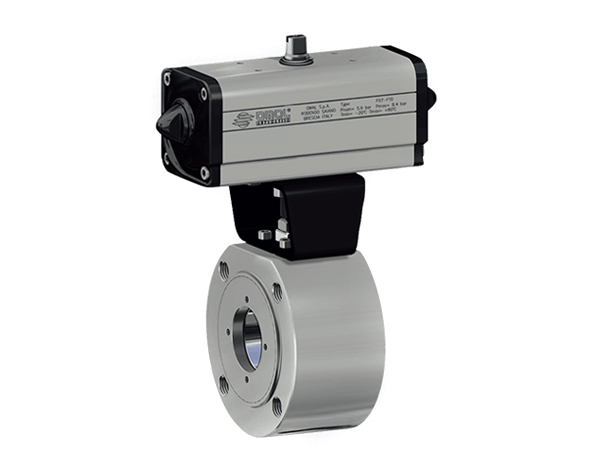

雙動氣動執行器

球閥工作方式表

DA 連接雙動氣動執行器的閥門工作方式表


單動氣動執行器

球閥工作方式表

SR 連接雙動氣動執行器的閥門工作方式表

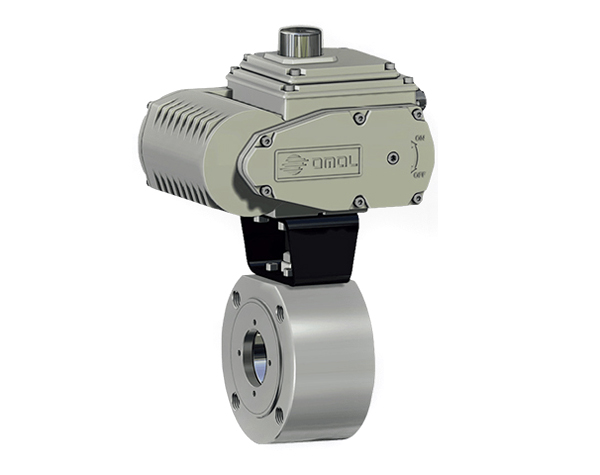

電動執行器

球閥工作方式表

電動執行器
