標準參數

浮動活塞球，全通徑

軟密封閥座采用V型DEVLON系列

法蘭連接：符合ASMEB165；EN1092-1標準

工作溫度：查閱壓力溫度附表

壓力等級：符合ANSI600/PN63-100標準

適用介質：空氣、水、氣體、石油與石化產品、腐蝕性介質流體。

防靜電裝置：符合EN 12662-2標準

閥桿密封：V型系列，采用TFM1600聚四氟乙烯材料

閥桿增加了氟橡膠O形環密封圈

閥桿防沖出裝置

執行器連接板開孔符合ISO5211標準

關閉角>7°

按要求提供的參數

如需其他法蘭連接標準請聯系銷售部門。

密封材料：PTFE加玻璃（RPTFE-GF），PTFE加碳石墨（RPTFE-CF）。如需其它密封材料，請與我們的銷售部門聯系。

單向球閥采用活塞球內壓力補償孔

手柄、螺帽及閥桿彈簧采用不銹鋼

采用材料（用于閥體/活塞球/閥桿）與標準配置不同的參數要求，請與我們的銷售部門聯系

資質證書

符合歐盟承壓設備97/23 EC PED標準

符合歐盟防爆ATEX 2014-34-EU標準

符合TA-LUFT VDI 2440標準

消防安全：符合EN ISO 10497 / API 607標準

井口安全閥API 6D標準：僅為法蘭符合ANSI標準的球閥，提供n°6D-1007資質證書

設計標準

閥體厚度符合ASME B16.34, ASME VIII div.1, EN12516標準。

API 6D

材料及等級：對ANSI美標閥門，符合ASME B16.34標準；對PN公稱壓力閥門，符合 EN12516標準

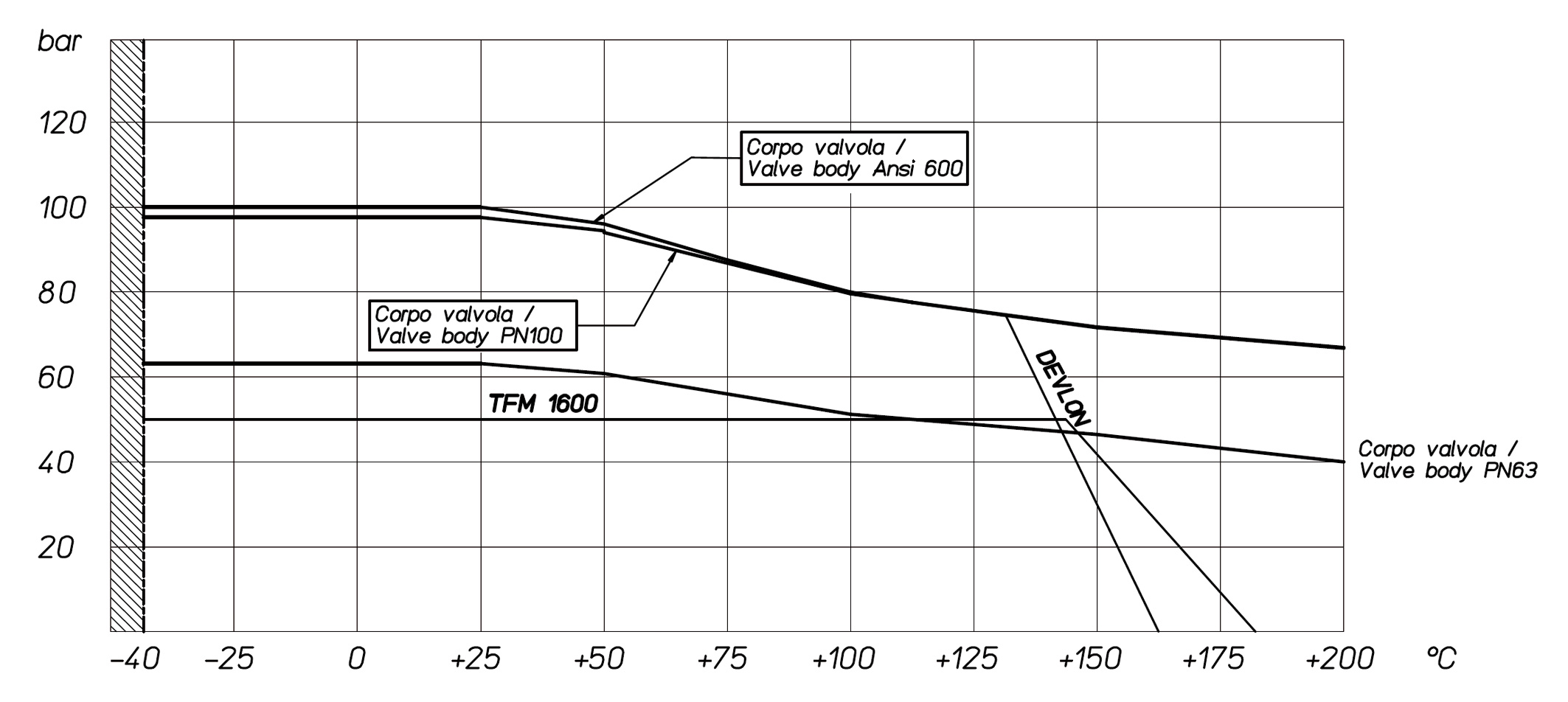

采用不銹鋼閥體的閥門壓力/溫度圖表

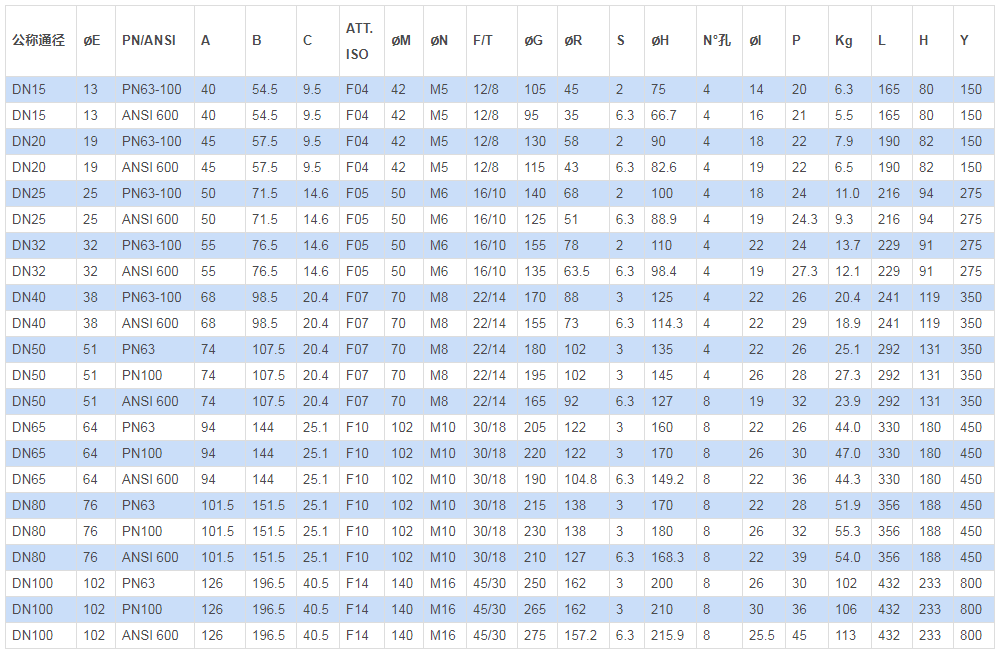

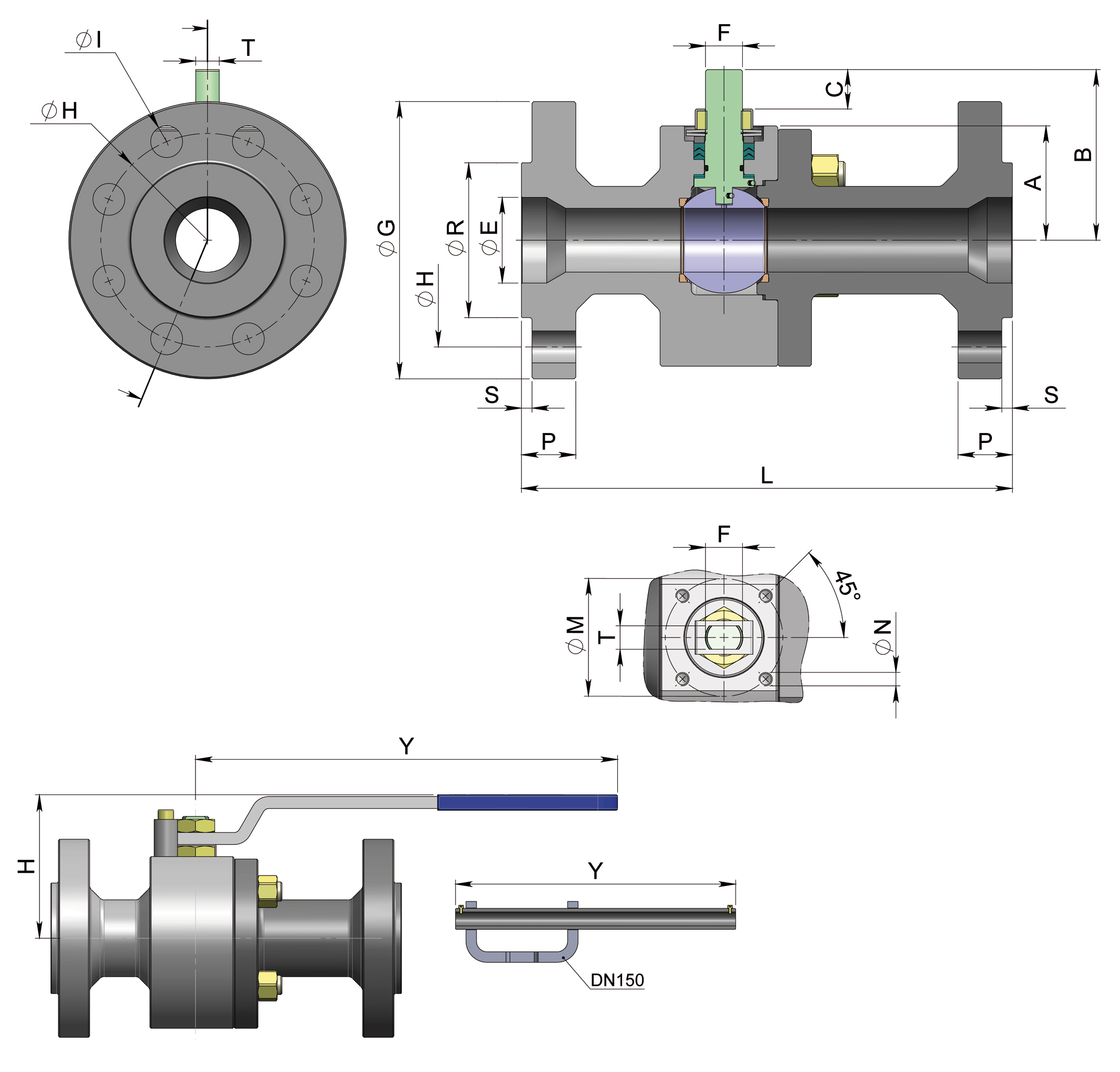

尺寸表

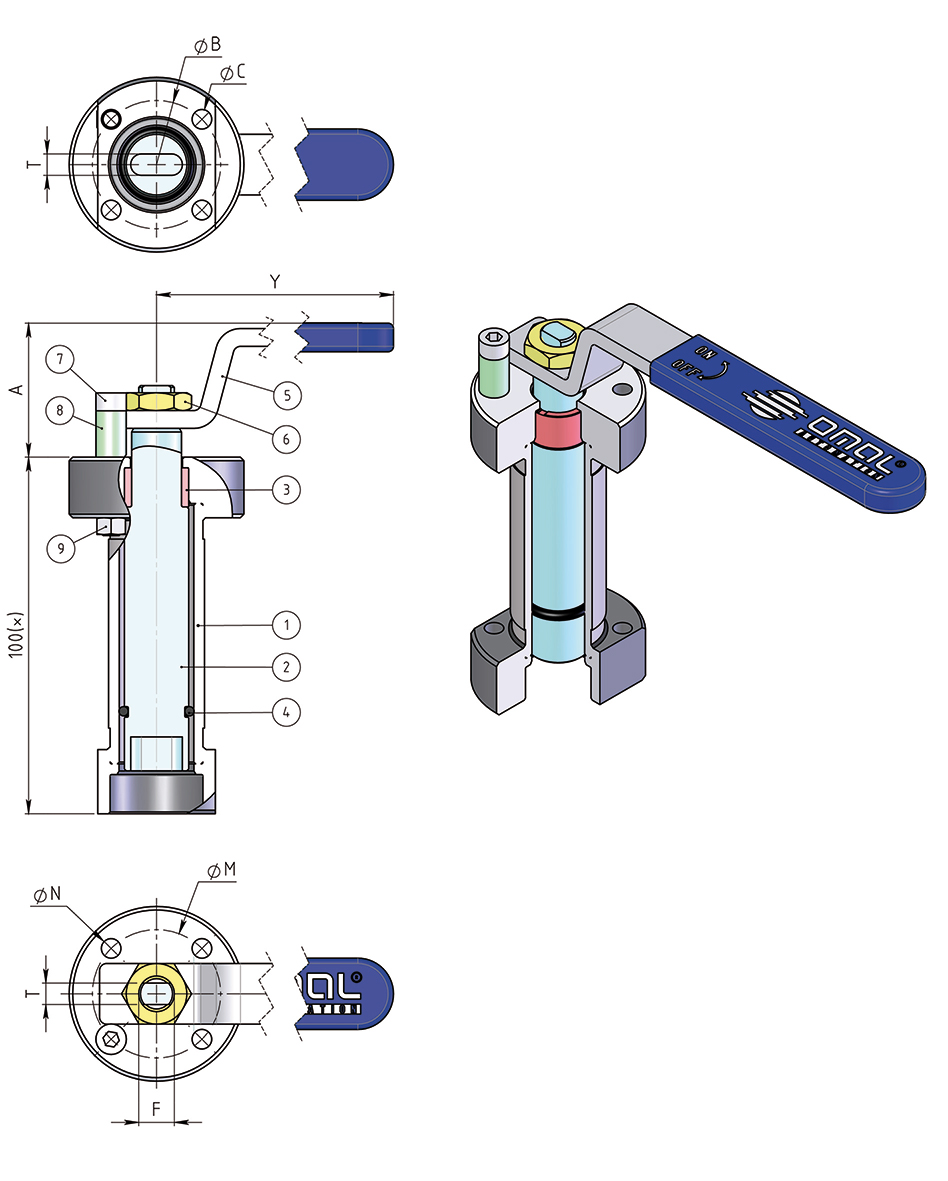

與手柄連接的焊接延伸軸

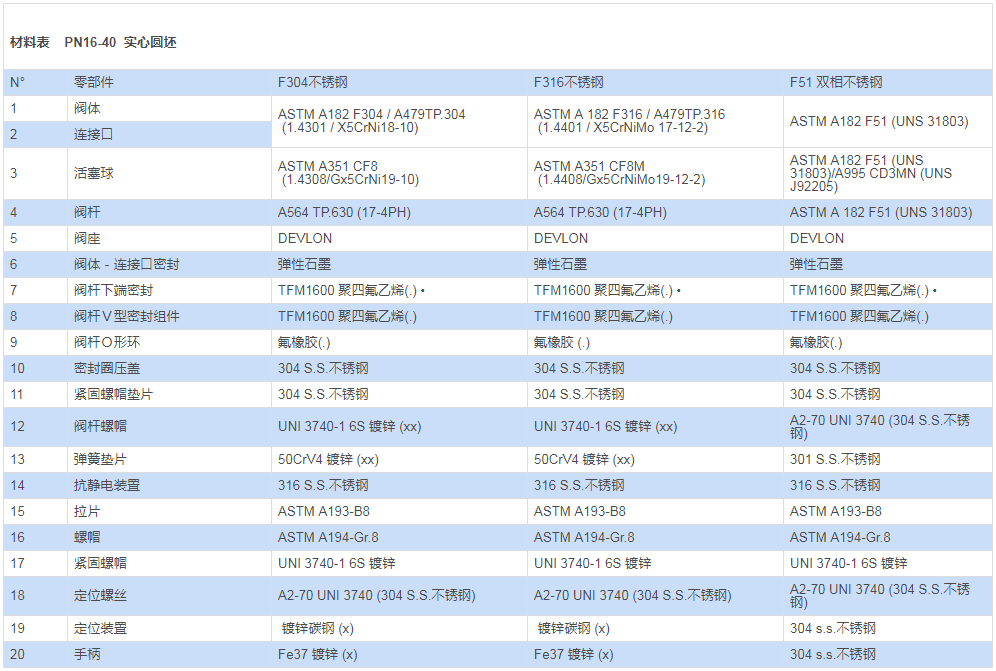

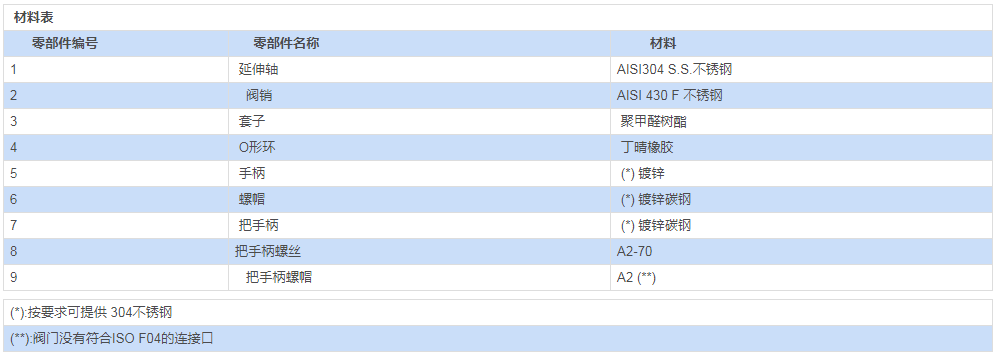

材料表

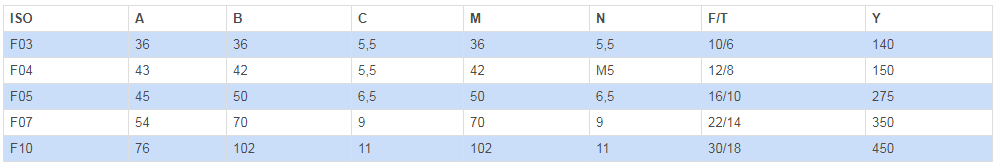

尺寸表

備注：延伸軸編號取決于閥門工作方式及接口的規格；訂貨時需對此提出具體要求。

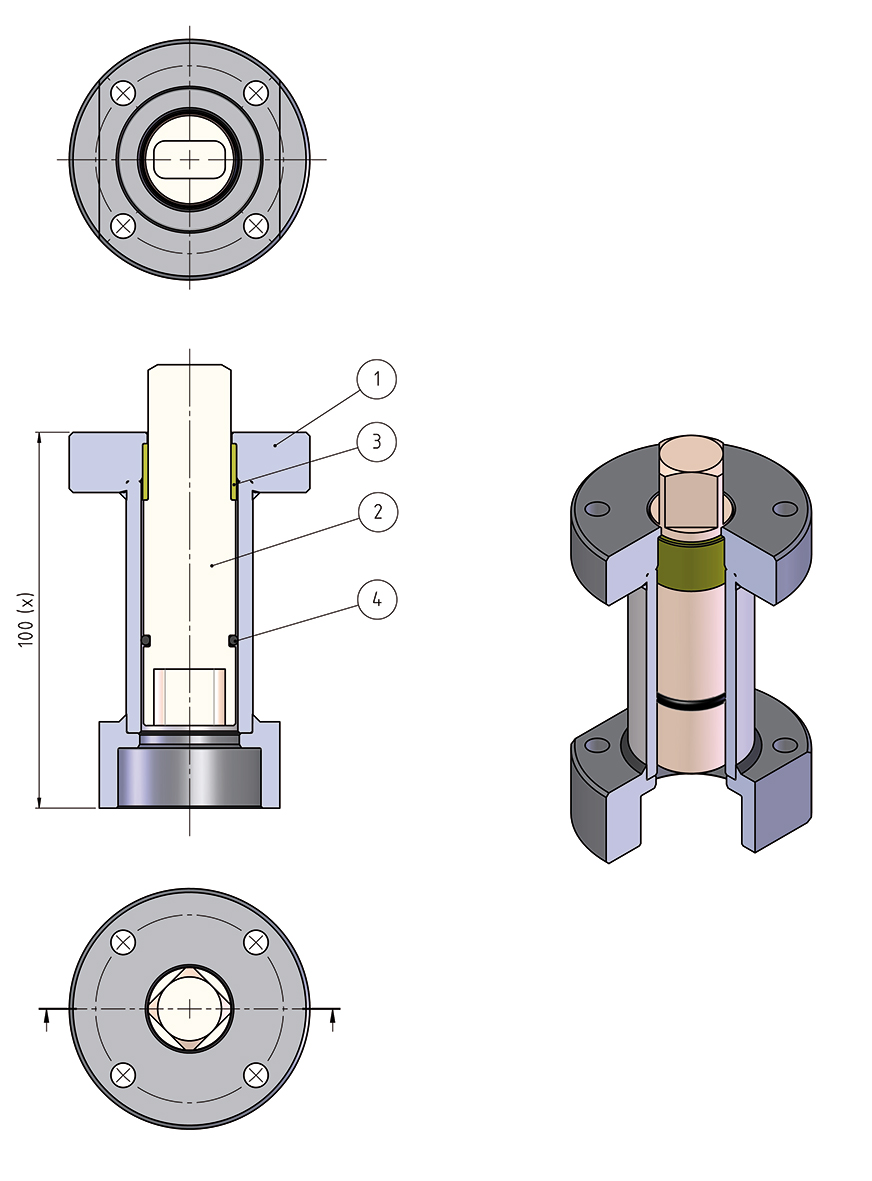

連接執行器的延伸軸

備注：尺寸取決于閥門接口的規格

備注：尺寸取決于執行器的規格

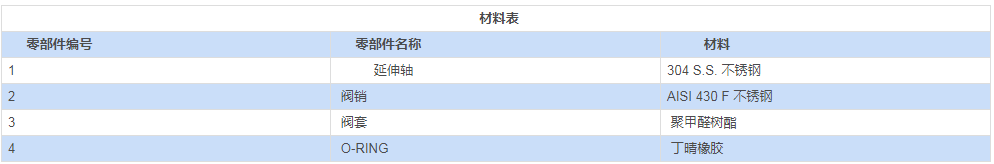

材料表

備注：延伸軸編號取決于閥門工作方式及接口的規格；訂貨時需對此提出具體要求。
