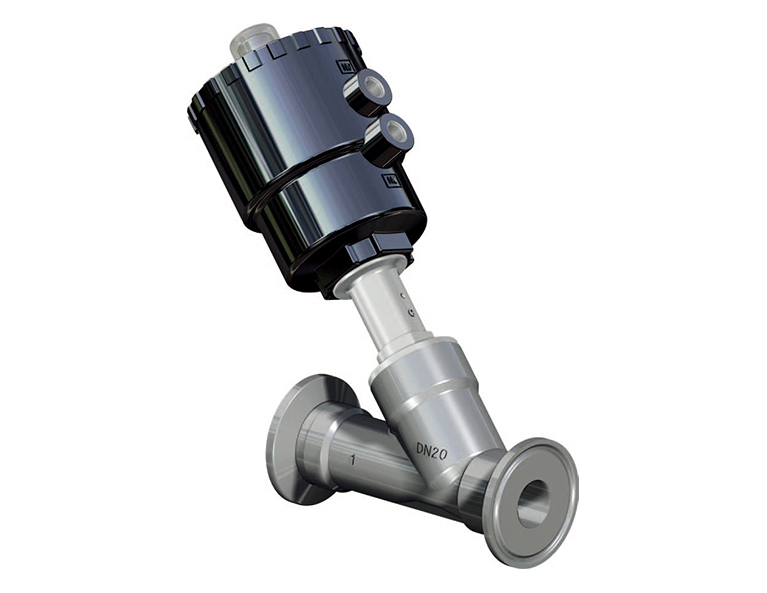

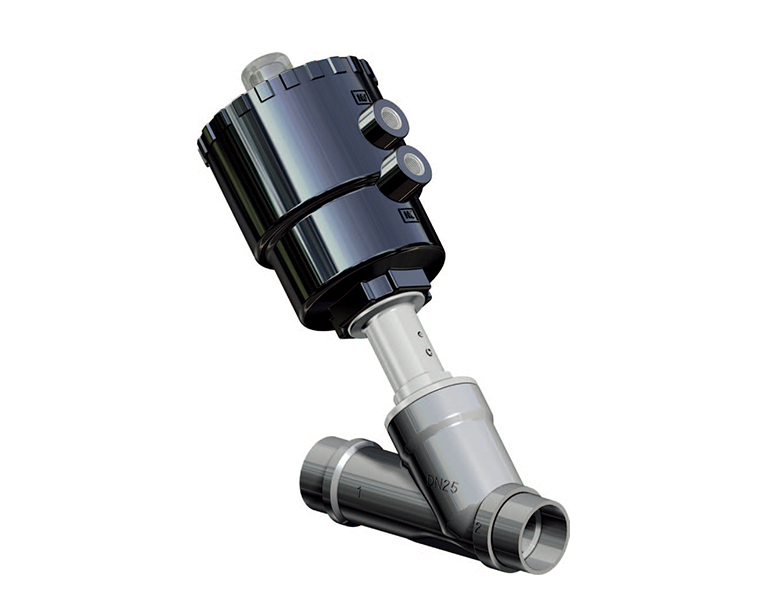

316L氣動角座閥

應用環境

使用不銹鋼加強型 316L 做為閥體主材質，流量比普通角座閥大30％，體積小而流通能力大。特氟隆密封，耐高溫，耐腐蝕。可應用于制藥設備、食品和飲料流水線、紡織印染、水處理設備、工藝洗滌溶解設備等衛生等級要求很高的場所使用。

>先進的氣動控制器，加厚工程塑料外殼，安全可靠。內部元件自潤滑，免維護。MAMUR 標準連接，嵌入式金屬接頭。可選更小的控制頭
>閥桿鍥形特氟隆（PTEE）密封，避免臟物導入。自潤滑，免維護。閥桿經特別處理以確保最佳固定，并能自動校正位置
>流道內壁電子拋光，保持流體暢通無阻；流體從閥桿下方流入時，水沖擊力被吸收，無水錘作用
>壽命高達 200~700 萬次
>多種連接方式可選，可任意角度安裝：垂直、水平、傾斜

全國7*24小時服務電話：:0755-23602620

立即下單采購在線聯系客服

一般性能

閥體材料：不銹鋼AISI 316 L

連接要求：參看相關編號的圖表。

可任意位子安裝：水平、垂直及傾斜位子。

雙動產品可提供的口徑從DN15至DN50；單動產品：常閉型、抗水擊常閉型，常開型。

工作壓力至PN16，產品的性能與表內所列的壓力與標準型號相同。



適用介質

空氣、水、油、燃油、鹽液、蒸汽等。（或其它適用于AISI 316L不銹鋼及聚四氟乙烯的介質。）

工作壓力在0/16bar（180°c蒸汽壓力是在0/10bar）之間，隨選定型號而定（詳見產品目錄31至34頁）。

介質溫度：從-10°C 至+180°C

介質粘度：最大600 cst (mm2/s)



控制器介質

導入的控制介質：濕潤或干燥的壓縮空氣、氣體和其它惰性氣體；

環境溫度：從-10°c至+60°C

?

符合美標ANSI 150RF SCART.ASME B16.10 A1法蘭閥門

DN

H

L

N

P

Q

R

F

15 12 10.4 35 89 61 16 108
20 13 11.4 43 98 70 16 117.5
25 15 13.4 51 108 80 16 127
32 16 14.4 64 118 89 16 140
40 18 16.4 73 127 99 16 165
50 19 17.4 93 152 121 19 178

縮徑法蘭閥門

DN

H

P

Q

R

F

15 7 70 50 7 104.5
20 8 75 55 9 119.5
25 9 80 60 9 134.5
32 9 90 70 9 149.5
40 10 100 80 9 164.5
50 10 110 90 11 179.5


DN

控制器?

A

B

C

D

E

F

H

L

M

N

P

Q

R

15 50 182.5 156 203.5 44 70 130 16 14 18.1 45 95 65 14
20 50 192.3 160 212.5 44 70 150 18 16 23.7 58 105 75 14
20 63 210.3 178 230.5 50.5 84.4 150 18 16 23.7 58 105 75 14
25 50 197.36 164 221.5 44 70 160 18 16 29.7 68 115 85 14
25 63 216.36 182 239.5 50.5 84.4 160 18 16 29.7 68 115 85 14
25 90 256.36 222 279.5 66.2 116.4 160 18 16 29.7 68 115 85 14
32 50 202.5 168 238 44 70 180 18 16 38.4 78 140 100 18
32 63 220.5 186 256 50.5 84.4 180 18 16 38.4 78 140 100 18
32 90 260.5 226 296 66.2 116.4 180 18 16 38.4 78 140 100 18
32 110 296.5 261 331 77.4 140.6 180 18 16 38.4 78 140 100 18
40 63 228.6 190 265 50.5 84.4 200 18 15 44.3 88 150 110 18
40 90 268.6 230 305 66.2 116.4 200 18 15 44.3 88 150 110 18
40 110 304.2 266 341 77.4 140.6 200 18 15 44.3 88 150 110 18
50 63 241.87 200 282.5 50.5 84.4 230 18 15 55.7 102 165 125 18
50 90 281.87 240 322.5 66.2 116.4 230 18 15 55.7 102 165 125 18
50 110 317.87 276 358.5 77.4 140.6 230 18 15 55.7 102 165 125 18

粗體字列出的是標準的連接配合



常閉型：雙向常閉。介質從閥芯下方流入，避免了水錘作用。

介質從閥芯下方流入

編號AISI316 螺紋 DN KV m3/h 控制器 控制器壓力bar p i最大壓差P max. bar 不銹鋼重量Kg. AISI316 閥芯用備件 控制器用備件
Min Max
J4SPG1664 1/2” 15 5,7 50 4 10 16 2,4 KGJP1003 J4SPG16R4
J4SPG1665 3/4” 20 10,5 50 4 10 10 3,2 KGJP1005 J4SPG16R5
J4SPG1865 3/4” 20 10,8 63 4 10 16 3,1 KGJP1005 J4SPG18R5
J4SPG1866 1” 25 20 63 4 10 11 3,8 KGJP1006 J4SPG18R6
J4SPG2166 1” 25 20 90 4 8 16 3,9 KGJP1106 J4SPG21R6
J4SPG2167 11/4” 32 29 90 4 8 14 6,6 KGJP1107 J4SPG21R7
J4SPG2168 11/2” 40 46 90 4 8 11 7,5 KGJP1108 J4SPG21R8
J4SPG2368 11/2” 40 46,5 110 4 8 16 8,1 KGJP1108 J4SPG23R8
J4SPG2369 2” 50 67 110 4 8 10 11,2 KGJP1109 J4SPG23R9

閥控制器用備件盒含除閥體外所有的零件?

介質從閥芯上方流入的型號，請參考下表?




常閉型：介質從閥芯下方流入

編號AISI316 螺紋 DN KV m3/h 控制器 控制器壓力bar p最大壓差P max. bar 不銹鋼重量Kg. AISI316 閥芯用備件 控制器用備件
Min Max
J4CPG1664 1/2” 15 5,7 50 1,8 10 diagram n° 5 1 KGJP1003 J4CPG16R4
J4CPG1665 3/4” 20 10,5 50 1,8 10 diagram n° 5 1,2 KGJP1005 J4CPG16R5
J4CPG1866 1” 25 20 63 1,8 10 diagram n° 6 1,6 KGJP1006 J4CPG18R6
J4CPG2167 11/4” 32 29 90 1,8 8 diagram n° 7 3 KGJP1107 J4CPG21R7
J4CPG2168 11/2” 40 46 90 1,8 8 diagram n° 7 3,7 KGJP1108 J4CPG21R8
J4CPG2169 2” 50 59 90 1,8 8 diagram n° 7 4,4 KGJP1109 J4CPG21R9
J4CPG2368 11/2” 40 46,5 110 1,8 8 diagram n° 8 4,6 KGJP1108 J4CPG23R8
J4CPG2369 2” 50 67 110 1,8 8 diagram n° 8 5,6 KGJP1109 J4CPG23R9

閥控制器用備件盒含除閥體外所有的零件

?

閥芯行程限制器

Limitatore di corsa valvole flusso avviato

在開啟狀況下可限制閥芯的行程，借此調節介質流量。

可提供所有的型號。單動常開型號可作緊急手控閥控器。

?

不提供閥控器?40

閥控器

A mm

50 25,5
63 21,5
90 5,2
110 5,9


緊急手動閥控器

可在緊急狀況下開啟閥門（缺少介質倒流，設備故障，缺少介質導流信號，等）。

可提供所有常閉型閥門

不提供閥控器?40

閥控器

A?mm

50 35,8
63 35,8
90 29,5
110 29,5


限位開關盒

box di segnalazione

限位開關盒可在機械、感應兩種行程限位情況下，控制開閉位子，適用于所有連接 ?50 - ?63 - ?90 - ?110 執行器的閥門。

如客戶要求，可提供電磁閥的連接夾具和液晶顯示器。

保護等級：IP 65

環境溫度：從-20°C至+70°C

連接電線：n°2 PG11

外殼采用聚酰胺材料做成，蓋子則用聚甲基丙烯酸酯。

不提供閥控器?40


可按360°度任意角度安裝

* M16 自選

閥控器

A?mm

50 52,1
63 47,5
90 37,7
110 29,5


感應限位開關NAMUR EExia

INTERRUTTORE FINECORSA INDUTTIVI NAMUR

額定電壓：: 8 Vdc

功耗：工作時1 mA；靜態時3 mA

工作溫度：從-25°C至+100°C

配置 編號
1 個限位器: 閥門開啟位子上部 KSIN9A0XX
1 個限位器: 閥門關閉位子下部 KSIN9C0XX
2 個限位器：閥門啟閉位子 KSIN920XX


極限開關器

ARES-schema_finecorsa_PNP_3_fili

額定電壓：10÷30 Vdc

功耗：15 mA

工作溫度：從-25°C至+70°C

配置 編號
1 個限位器: 閥門開啟位子上部 KSI09A0XX
1 個限位器: 閥門關閉位子下部 KSI09C0XX
2 個限位器： 閥門啟閉位子 KSI0920XX


機械限位開關器

interruttori-meccanici

最大限位行程：閥門開啟狀態

最小限位行程：閥門關閉狀態


配置 編號
2 個限位器 KSM0C20XX


電磁閥控制器

電流控制：3/2 直接連接。

可按360°度任意角度安裝。

標準手動閥控器

將電磁閥（NAMUR）連接板轉動180°,電磁閥就可選擇5/2和3/2之間的范圍工作。

標準手動閥控器

環境溫度：從-10°C至+50°C


電壓 24 Vac 115 Vac 230 Vac 12 Vdc 24 Vdc
電流控制 EP415024 EP415110 EP415220 EP412010 EP412024

電壓 24 Vac 115 Vac 230 Vac 12 Vdc 24 Vdc
NAMUR 電磁閥門* ER8188A2 ER8188A4 ER8188A5 ER8188C1 ER8188C2
NAMUR interface KBNJ0001
*?To be used only with NAMUR interface only
